LP38691SD-3.3参数规格_中文资料_数据手册PDF

LP38691SD-3.3概述

LP38693 500毫安低压降CMOS线性稳压器稳定器用陶瓷输出电容器 LP38693 500mA Low Dropout CMOS Linear Regulators Stable with Ceramic Output Capacitors

PMIC - 稳压器 - 线性输出 500mA 6-WSON（3x3）

得捷:
IC REG LINEAR 3.3V 500MA 6WSON

艾睿:
LDO Regulator Pos 3.3V 0.5A 6-Pin WSON EP T/R

LP38691SD-3.3中文资料参数规格

技术参数

输出接口数 1

输出电压 3.3 V

输出电流 500 mA

静态电流 55.0 µA

输出电容类型 Ceramic

跌落电压 0.33V @500mA,0.065V @100mA

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电流Max 0.5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±2 %

输入电压 ≤10 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 WDFN-6

外形尺寸

封装 WDFN-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

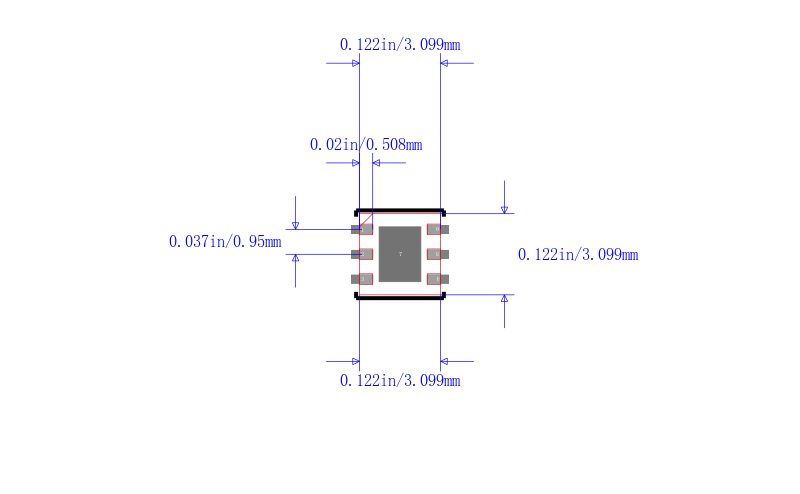

LP38691SD-3.3引脚图与封装图

在线购买LP38691SD-3.3

型号： LP38691SD-3.3

制造商： TI 德州仪器

描述：LP38693 500毫安低压降CMOS线性稳压器稳定器用陶瓷输出电容器 LP38693 500mA Low Dropout CMOS Linear Regulators Stable with Ceramic Output Capacitors

立即咨询

替代型号LP38691SD-3.3

型号/品牌	代替类型	替代型号对比
LP38691SD-3.3 TI 德州仪器	当前型号	当前型号
LP38691SD-3.3/NOPB 德州仪器	类似代替	LP38691SD-3.3和LP38691SD-3.3/NOPB的区别
LP38691QSD-3.3/NOPB 德州仪器	类似代替	LP38691SD-3.3和LP38691QSD-3.3/NOPB的区别
