L6385E概述

STMICROELECTRONICS  L6385E  驱动器, IGBT, MOSFET, 高压侧和低压侧, -0.3V至17V电源, 650mA输出, 105ns延迟, DIP-8

MOSFET & IGBT 驱动器,STMicroelectronics

### MOSFET & IGBT 驱动器,STMicroelectronics


得捷:
IC GATE DRVR HALF-BRIDGE 8DIP


欧时:
STMicroelectronics L6385E 双 半桥 MOSFET 功率驱动器, 0.65A, 最大为 17 V电源, 8引脚 PDIP封装


e络盟:
驱动器, IGBT, MOSFET, 高压侧和低压侧, -0.3V至17V电源, 650mA输出, 105ns延迟, DIP-8


艾睿:
Ideal for high voltage transistors this L6385E power driver manufactured by STMicroelectronics will help switch junction. This device has a maximum propagation delay time of 110typ ns and a maximum power dissipation of 750 mW. Its maximum power dissipation is 750 mW. In order to ensure parts aren&s;t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. This gate driver has a minimum operating temperature of -45 °C and a maximum of 125 °C. This device has a maximum of 17 V.


安富利:
MOSFET DRVR 600V 0.65A 2-OUT Hi/Lo Side Half Brdg Non-Inv 8-Pin PDIP Tube


富昌:
L6385E 系列 17 V 400 mA 高压 高压侧和低压侧 驱动器 - DIP-8


Chip1Stop:
Driver 600V 0.65A 2-OUT Hi/Lo Side Half Brdg Non-Inv 8-Pin PDIP Tube


TME:
Driver; 400mA; 580V; 750mW; Channels:2; 400kHz; DIP8; Package: tube


Verical:
Driver 600V 0.65A 2-OUT High and Low Side Half Brdg Non-Inv 8-Pin PDIP Tube


Newark:
DRIVER, MOSFET, IGBT, 600V, 0.65A, 8DIP


儒卓力:
**HaBr MOSvIGBTDr 600V DIP-8 THT **


Online Components:
Driver 600V 0.65A 2-OUT Hi/Lo Side Half Brdg Non-Inv 8-Pin PDIP Tube


L6385E中文资料参数规格
技术参数

频率 400 kHz

电源电压DC -300 mV min

额定功率 750 mW

上升/下降时间 50ns, 30ns

输出接口数 2

输出电压 580 V

输出电流 400 mA

通道数 2

针脚数 8

耗散功率 0.75 W

上升时间 50 ns

下降时间 30 ns

下降时间Max 30 ns

上升时间Max 50 ns

工作温度Max 125 ℃

工作温度Min -45 ℃

耗散功率Max 750 mW

电源电压 17 V

电源电压Max 17 V

电源电压Min 0.3 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 10.92 mm

宽度 6.6 mm

高度 3.32 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 HVAC, 电源管理, Power Management, Consumer Electronics, HVAC, Motor Drive & Control, Industrial, , Industrial, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

数据手册

L6385E引脚图与封装图
L6385E引脚图
L6385E封装图

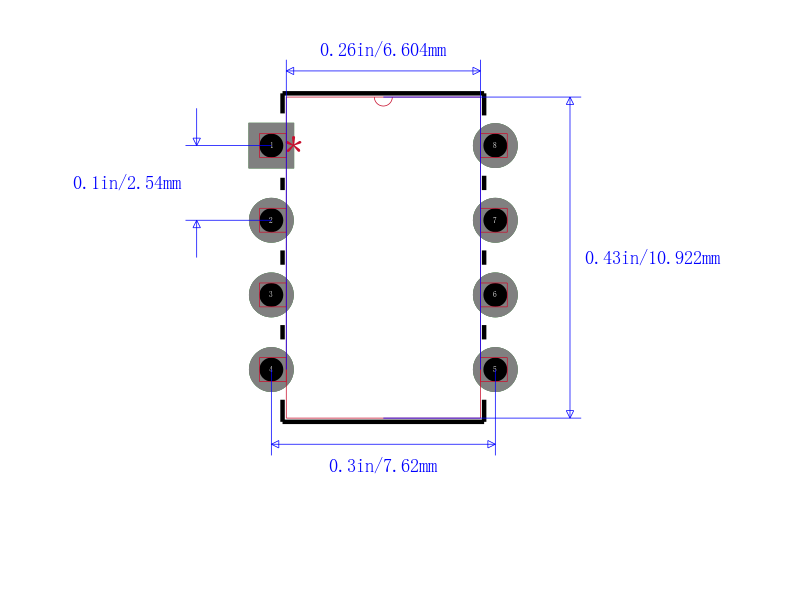

L6385E封装焊盘图
在线购买L6385E
型号: L6385E
描述:STMICROELECTRONICS  L6385E  驱动器, IGBT, MOSFET, 高压侧和低压侧, -0.3V至17V电源, 650mA输出, 105ns延迟, DIP-8
替代型号L6385E
型号/品牌 代替类型 替代型号对比

L6385E

ST Microelectronics 意法半导体

当前型号

当前型号

L6385ED

意法半导体

类似代替

L6385E和L6385ED的区别

L6385ED013TR

意法半导体

类似代替

L6385E和L6385ED013TR的区别

L6385

意法半导体

类似代替

L6385E和L6385的区别
