LP38690SD-ADJ参数规格_中文资料_数据手册PDF

LP38690SD-ADJ概述

TEXAS INSTRUMENTS LP38690SD-ADJ 电压稳压器, LDO, 可调, 2.7V至10V输入, 450mV压差, 1.25V至9V/1A输出, LLP-6

PMIC - 稳压器 - 线性输出 1A 6-WSON（3x3）

得捷:
IC REG LINEAR POS ADJ 1A 6WSON

e络盟:
TEXAS INSTRUMENTS LP38690SD-ADJ 电压稳压器, LDO, 可调, 2.7V至10V输入, 450mV压差, 1.25V至9V/1A输出, LLP-6

艾睿:
LDO Regulator Pos 1.25V to 9V 1A 6-Pin WSON EP T/R

LP38690SD-ADJ中文资料参数规格

技术参数

输出接口数 1

输出电压 1.25V ~ 9V

输出电流 1 A

针脚数 6

静态电流 55.0 µA

输出电容类型 Ceramic

跌落电压 450 mV

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电压Max 9 V

输出电压Min 1.25 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±2.5 %

输入电压 2.7V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 6

封装 WDFN-6

外形尺寸

封装 WDFN-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

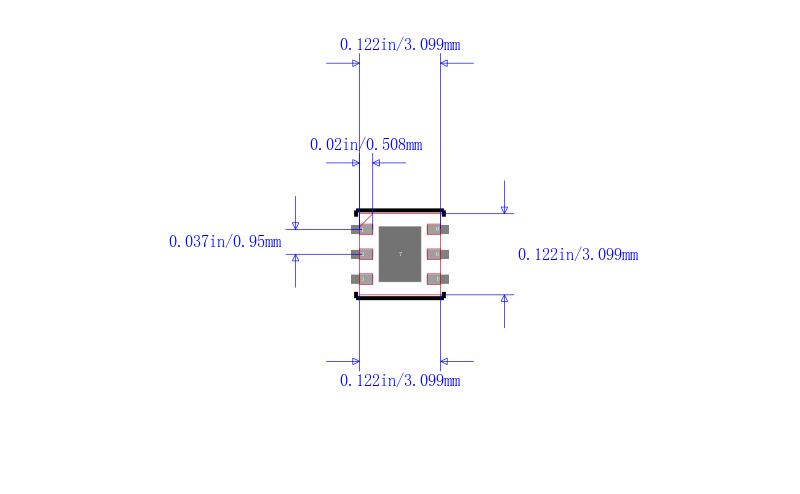

LP38690SD-ADJ引脚图与封装图

在线购买LP38690SD-ADJ

型号： LP38690SD-ADJ

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS LP38690SD-ADJ 电压稳压器, LDO, 可调, 2.7V至10V输入, 450mV压差, 1.25V至9V/1A输出, LLP-6

立即咨询

替代型号LP38690SD-ADJ

型号/品牌	代替类型	替代型号对比
LP38690SD-ADJ TI 德州仪器	当前型号	当前型号
LP38692SD-ADJ/NOPB 德州仪器	完全替代	LP38690SD-ADJ和LP38692SD-ADJ/NOPB的区别
LP38690SD-ADJ/NOPB 德州仪器	完全替代	LP38690SD-ADJ和LP38690SD-ADJ/NOPB的区别
LP8340CLDX-ADJ/NOPB 德州仪器	完全替代	LP38690SD-ADJ和LP8340CLDX-ADJ/NOPB的区别
