L6386AD

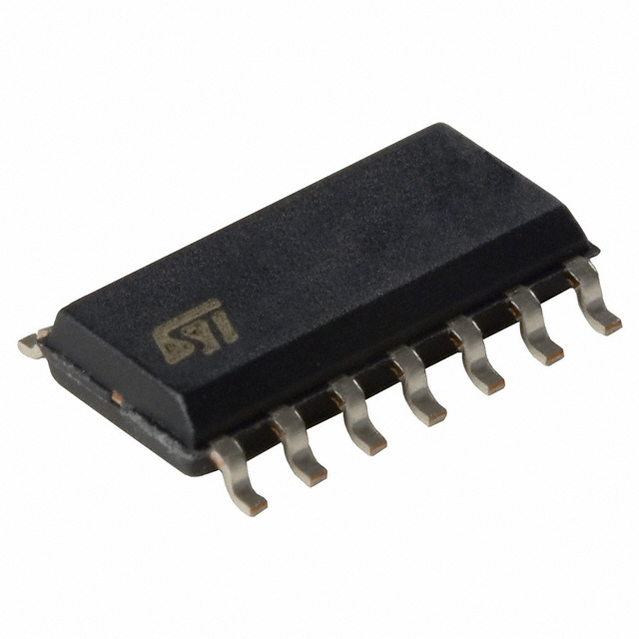

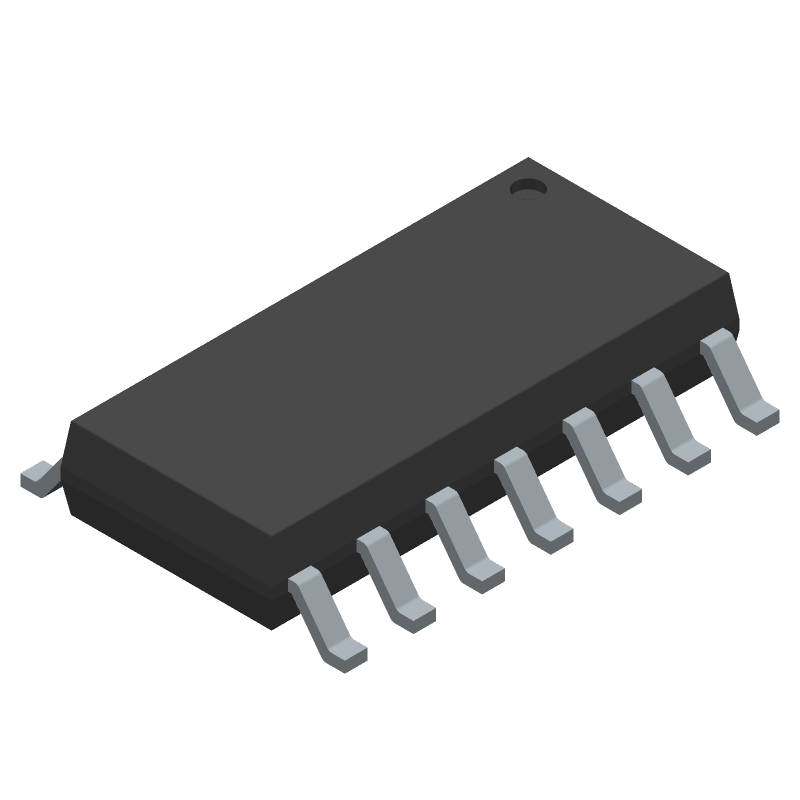

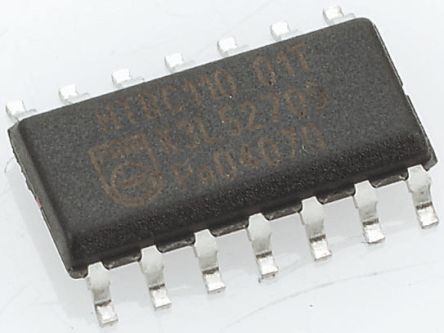

L6386AD图片1
L6386AD图片2
L6386AD图片3
L6386AD图片4
L6386AD图片5
L6386AD图片6
L6386AD图片7
L6386AD图片8
L6386AD图片9
L6386AD图片10
L6386AD图片11
L6386AD概述

MOSFET & IGBT 驱动器,STMicroelectronics### MOSFET & IGBT 驱动器,STMicroelectronics

MOSFET & IGBT 驱动器,STMicroelectronics


欧时:
MOSFET & IGBT 驱动器,STMicroelectronics### MOSFET & IGBT 驱动器,STMicroelectronics


得捷:
IC GATE DRVR HALF-BRIDGE 14SO


立创商城:
半桥 IGBT MOSFET 灌:400mA 拉:650mA


贸泽:
门驱动器 HI-VOLTAGE HI/LW SIDE DRIVER


e络盟:
MOSFET驱动器, 半桥, 9.1 V至17 V电源, 650 mA输出, 110 ns延迟, SOIC-14


艾睿:
Driver 600V 0.65A 2-OUT High and Low Side Non-Inv 14-Pin SOIC Tube


安富利:
MOSFET DRVR 600V 0.65A 2-OUT Hi/Lo Side Non-Inv 14-Pin SOIC Tube


富昌:
SO 14 .15 TO JEDEC MS-012


Chip1Stop:
Driver 600V 0.65A 2-OUT High and Low Side Non-Inv 14-Pin SOIC Tube


Verical:
Driver 600V 0.65A 2-OUT High and Low Side Non-Inv 14-Pin SOIC Tube


Win Source:
IC DRIVER HV HI/LOW SIDE SOIC-14


L6386AD中文资料参数规格
技术参数

频率 0.4 MHz

上升/下降时间 50ns, 30ns

输出接口数 2

输出电压 580 V

针脚数 14

耗散功率 750 mW

上升时间 50 ns

输出电流Max 0.65 A

下降时间 30 ns

下降时间Max 30 ns

上升时间Max 50 ns

工作温度Max 125 ℃

工作温度Min -45 ℃

耗散功率Max 750 mW

电源电压 17 V

电源电压Max 17 V

电源电压Min 9.1 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.65 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

L6386AD引脚图与封装图

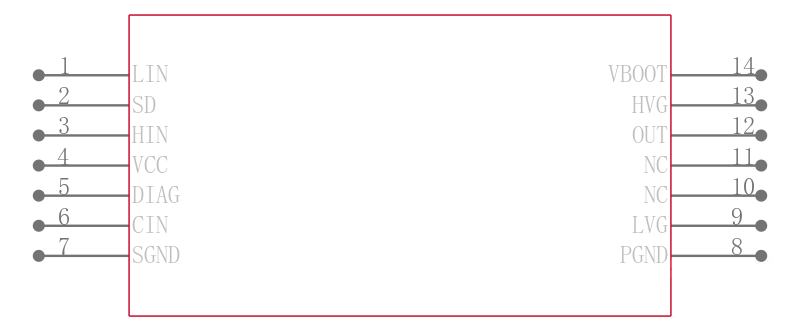

L6386AD引脚图
L6386AD封装图

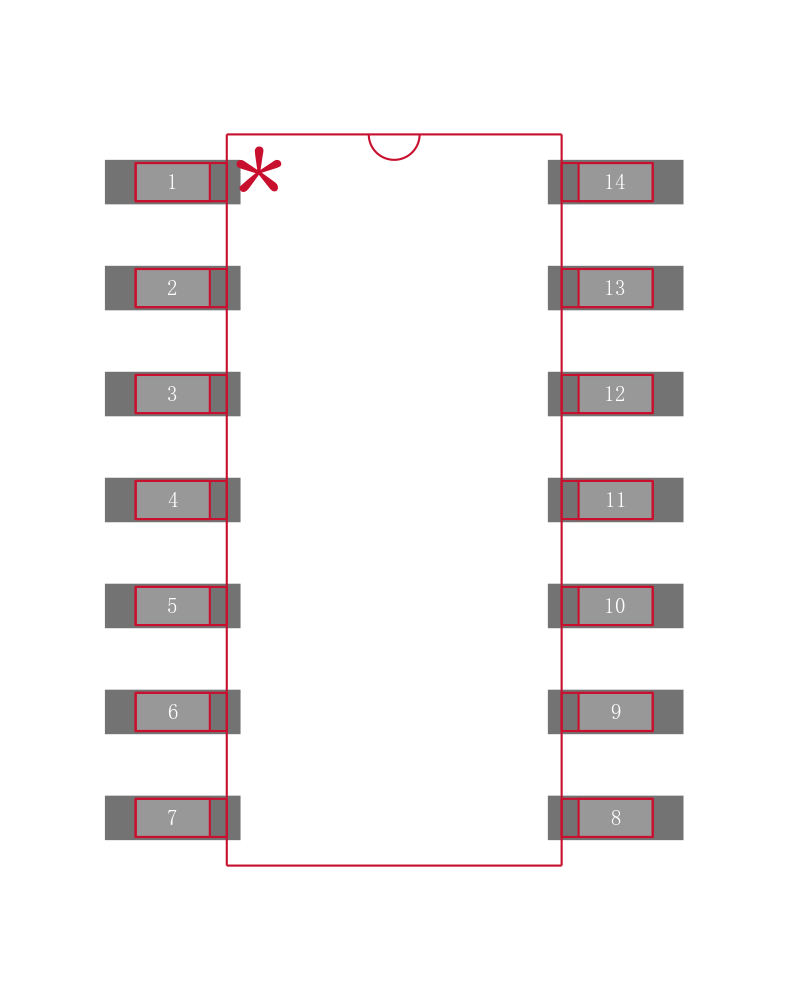

L6386AD封装焊盘图
在线购买L6386AD
型号: L6386AD
描述:MOSFET & IGBT 驱动器,STMicroelectronics ### MOSFET & IGBT 驱动器,STMicroelectronics
替代型号L6386AD
型号/品牌 代替类型 替代型号对比

L6386AD

ST Microelectronics 意法半导体

当前型号

当前型号

L6386ADTR

意法半导体

类似代替

L6386AD和L6386ADTR的区别
