LM2940CSX-15参数规格_中文资料_数据手册PDF

LM2940CSX-15概述

LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator

PMIC - 稳压器 - 线性输出 1A DDPAK/TO-263-3

得捷:
IC REG LIN 15V 1A DDPAK/TO263-3

贸泽:
LDO Voltage Regulators 1A Low Dropout Regulator 3-DDPAK/TO-263 0 to 125

艾睿:
LDO Regulator Pos 15V 1A 4-Pin3+Tab TO-263 T/R

LM2940CSX-15中文资料参数规格

技术参数

输出接口数 1

输入电压DC 26.0V max

输出电压 15 V

输出电流 1 A

静态电流 15 mA

输出电容类型 Tantalum

跌落电压 500 mV

调节输出数 1

输入电压Max 26 V

输入电压Min 16.75 V

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 16.75V ~ 26V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

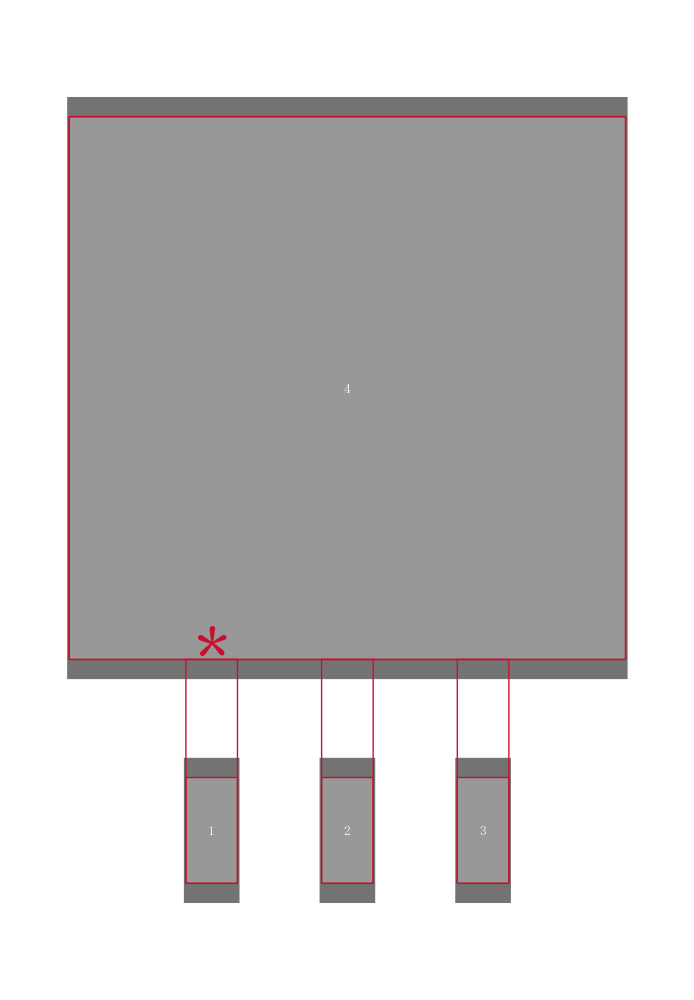

LM2940CSX-15引脚图与封装图

在线购买LM2940CSX-15

型号： LM2940CSX-15

描述：LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator

替代型号LM2940CSX-15
