LM2575TV-012G

LM2575TV-012G图片1
LM2575TV-012G图片2
LM2575TV-012G图片3
LM2575TV-012G图片4
LM2575TV-012G图片5
LM2575TV-012G图片6
LM2575TV-012G图片7
LM2575TV-012G图片8
LM2575TV-012G概述

ON Semiconductor### 直流-直流控制器、转换器和稳压器,ON Semiconductor

开关稳压器,降压直流 - 直流转换器,

电流模式和电压模式直流-直流转换器,适用于降压(步降)、升压(步升)和回扫应用。

### 直流-直流控制器、转换器和稳压器,ON Semiconductor


欧时:
### 开关稳压器,降压直流 - 直流转换器,ON Semiconductor### 直流-直流控制器、转换器和稳压器,ON Semiconductor


得捷:
IC REG BUCK 12V 1A TO220-5


贸泽:
Switching Voltage Regulators 12V 1A Buck PWM


e络盟:
降压开关稳压器, 固定, 4.75 V至40 V输入, 12 V/1 A输出, 52 kHz, TO-220-5


艾睿:
Conv DC-DC 4.75V to 40V Step Down Single-Out 12V 1A 5-Pin5+Tab TO-220 Rail


Allied Electronics:
LM2575TV-012G Switching Regulator 1A, Maximum of 12 V, 5-Pin TO-220


安富利:
Conv DC-DC Single Step Down 4.75V to 40V 5-Pin5+Tab TO-220 Rail


Chip1Stop:
Conv DC-DC Single Step Down 4.75V to 40V 5-Pin5+Tab TO-220 Rail


Verical:
Conv DC-DC 4.75V to 40V Step Down Single-Out 12V 1A 5-Pin5+Tab TO-220 Tube


力源芯城:
1A,12V输出,降压型DC/DC变换器


LM2575TV-012G中文资料参数规格
技术参数

无卤素状态 Halogen Free

输出接口数 1

输出电压 12 V

输出电流 1 A

针脚数 5

开关频率 52 kHz

拓扑结构 Step-Down

输入电压Max 40 V

输入电压Min 4.75 V

输出电压Max 12 V

输出电压Min 12 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.75 V

输入电压 40 V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

长度 10.54 mm

宽度 4.572 mm

高度 9.271 mm

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Negative Step-Up Converters, Simple and High-Efficiency Step-Down Buck Regulators, On-Card Switching Regulators, Positive to Negative Converters Buck-Boost, Power Supply for Battery Chargers, Efficient Pre-Regulator for Linear Regulators

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

LM2575TV-012G引脚图与封装图

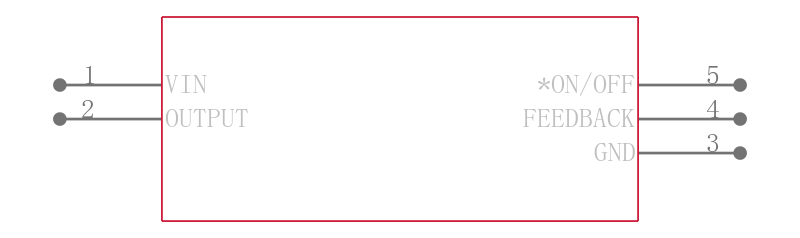

LM2575TV-012G引脚图
LM2575TV-012G封装图
LM2575TV-012G封装焊盘图
在线购买LM2575TV-012G
型号: LM2575TV-012G
描述:ON Semiconductor ### 直流-直流控制器、转换器和稳压器,ON Semiconductor
替代型号LM2575TV-012G
型号/品牌 代替类型 替代型号对比

LM2575TV-012G

ON Semiconductor 安森美

当前型号

当前型号

LM2575TV-012

安森美

完全替代

LM2575TV-012G和LM2575TV-012的区别
