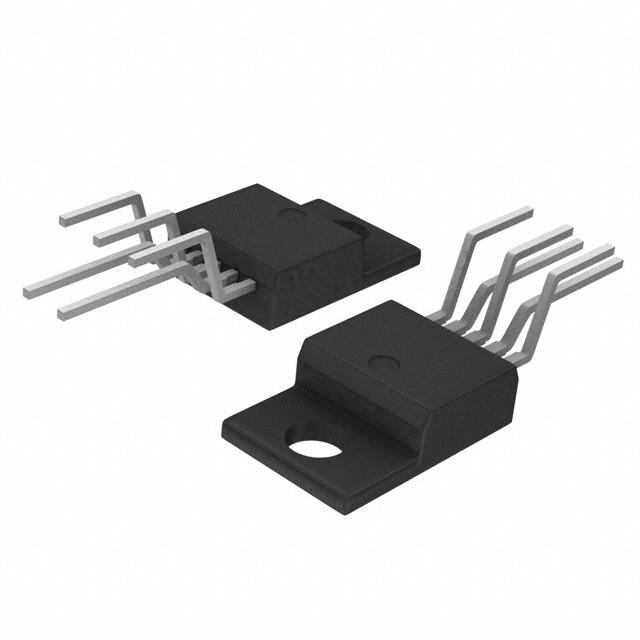

LM2575TV-ADJG

LM2575TV-ADJG图片1
LM2575TV-ADJG图片2
LM2575TV-ADJG图片3
LM2575TV-ADJG图片4
LM2575TV-ADJG图片5
LM2575TV-ADJG图片6
LM2575TV-ADJG图片7
LM2575TV-ADJG图片8
LM2575TV-ADJG图片9
LM2575TV-ADJG图片10
LM2575TV-ADJG图片11
LM2575TV-ADJG图片12
LM2575TV-ADJG概述

ON Semiconductor### 直流-直流控制器、转换器和稳压器,ON Semiconductor

开关稳压器,降压直流 - 直流转换器,

电流模式和电压模式直流-直流转换器,适用于降压(步降)、升压(步升)和回扫应用。


欧时:
### 开关调节器,降压直流 - 直流转换器,ON Semiconductor### 直流-直流控制器、转换器和稳压器,ON Semiconductor


得捷:
IC REG BUCK ADJ 1A D2PAK-5


艾睿:
Conv DC-DC 4.75V to 40V Step Down Single-Out 1.23V to 37V 1A 5-Pin5+Tab TO-220 Rail


Allied Electronics:
LM2575TV-ADJG Switching Regulator 1A Adjustable, 1.23 to 37 V, 5-Pin TO-220


安富利:
Conv DC-DC Single Step Down 4.75V to 40V 5-Pin5+Tab TO-220 Rail


Verical:
Conv DC-DC 4.75V to 40V Step Down Single-Out 1.23V to 37V 1A 5-Pin5+Tab TO-220 Rail


Newark:
# ON SEMICONDUCTOR  LM2575TV-ADJG  DC-DC Switching Step Down Regulator, Adjustable, 4.75V-40Vin, 1.23V-37Vout, 1Aout, TO-220-5


力源芯城:
1A,5V输出,降压型DC/DC变换器


DeviceMart:
IC REG BUCK ADJ 1A TO220-5


LM2575TV-ADJG中文资料参数规格
技术参数

无卤素状态 Halogen Free

输出接口数 1

输出电压 1.23V ~ 37V

输出电流 1 A

针脚数 5

静态电流 9 mA

开关频率 52 kHz

拓扑结构 Step-Down

输入电压Max 40 V

输入电压Min 4.75 V

输出电压Max 37 V

输出电压Min 1.23 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4.75V ~ 40V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

长度 10.54 mm

宽度 4.572 mm

高度 9.271 mm

封装 TO-220-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Simple and High-Efficiency Step-Down Buck Regulators, Negative Step-Up Converters, Positive to Negative Converters Buck-Boost, Power Supply for Battery Chargers, Efficient Pre-Regulator for Linear Regulators, On-Card Switching Regulators

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

LM2575TV-ADJG引脚图与封装图
LM2575TV-ADJG引脚图
LM2575TV-ADJG封装图

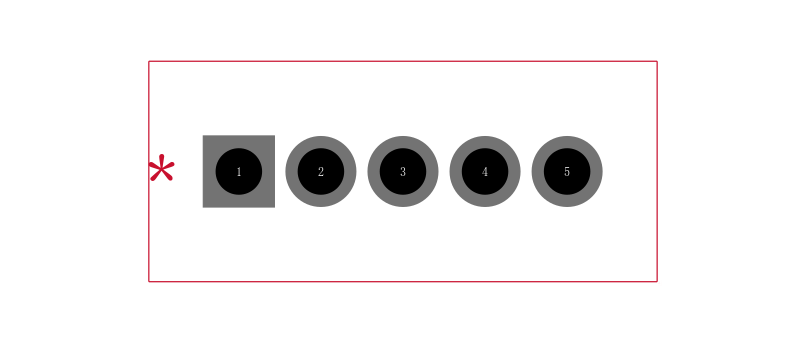

LM2575TV-ADJG封装焊盘图
在线购买LM2575TV-ADJG
型号: LM2575TV-ADJG
描述:ON Semiconductor ### 直流-直流控制器、转换器和稳压器,ON Semiconductor
替代型号LM2575TV-ADJG
型号/品牌 代替类型 替代型号对比

LM2575TV-ADJG

ON Semiconductor 安森美

当前型号

当前型号

LM2575TV-ADJ

安森美

完全替代

LM2575TV-ADJG和LM2575TV-ADJ的区别

LM2575TV-15G

安森美

类似代替

LM2575TV-ADJG和LM2575TV-15G的区别

LM2576HVT-ADJ/LF03

德州仪器

功能相似

LM2575TV-ADJG和LM2576HVT-ADJ/LF03的区别
