LM5111-1MY参数规格_中文资料_数据手册PDF

LM5111-1MY概述

TEXAS INSTRUMENTS LM5111-1MY 双功率驱动器, 低压侧, 3.5V-14V电源, 5A输出, 25ns延迟, MSOP-8

低端栅极驱动器 IC 非反相 8-MSOP-PowerPad

得捷:
IC GATE DRVR LOW-SIDE 8MSOP

贸泽:
Gate Drivers Dual 5A Compound Gate Driver 8-MSOP-PowerPAD

艾睿:
Driver 5A 2-OUT Lo Side Non-Inv 8-Pin HVSSOP EP T/R

Chip1Stop:
Driver 5A 2-OUT Lo Side Non-Inv 8-Pin HVSSOP EP T/R

Newark:
# TEXAS INSTRUMENTS LM5111-1MY DRIVER, GATE, COMPOUND DUAL, MSOP8

LM5111-1MY中文资料参数规格

技术参数

电源电压DC 14.0V max

上升/下降时间 14ns, 12ns

输出接口数 2

输出电流 5 A

针脚数 8

上升时间 25 ns

下降时间 25 ns

下降时间Max 25 ns

上升时间Max 25 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 3.5V ~ 14V

电源电压Max 14 V

电源电压Min 3.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 PowerPad-MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.86 mm

封装 PowerPad-MSOP-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用电机驱动与控制, 电源管理

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

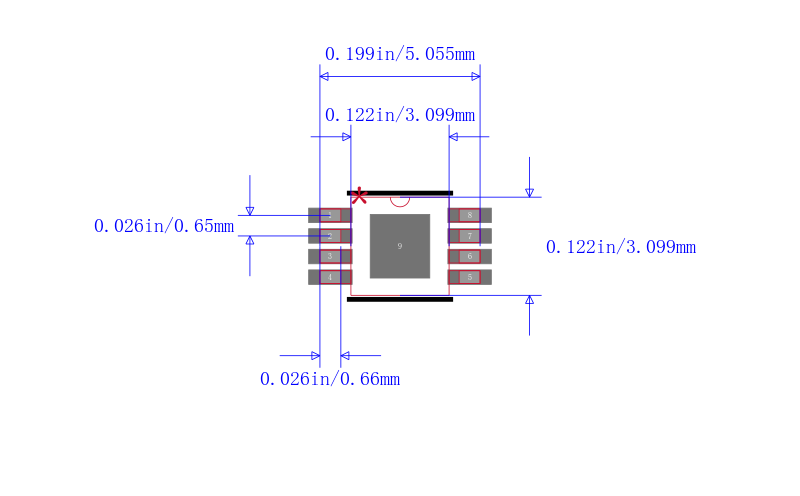

LM5111-1MY引脚图与封装图

在线购买LM5111-1MY

型号： LM5111-1MY

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS LM5111-1MY 双功率驱动器, 低压侧, 3.5V-14V电源, 5A输出, 25ns延迟, MSOP-8

立即咨询

替代型号LM5111-1MY

型号/品牌	代替类型	替代型号对比
LM5111-1MY TI 德州仪器	当前型号	当前型号
LM5111-1MYX/NOPB 德州仪器	完全替代	LM5111-1MY和LM5111-1MYX/NOPB的区别
LM5111-1MYX 德州仪器	完全替代	LM5111-1MY和LM5111-1MYX的区别
LM5111-1MY/NOPB 德州仪器	类似代替	LM5111-1MY和LM5111-1MY/NOPB的区别
