LM2940LD-5.0参数规格_中文资料_数据手册PDF

LM2940LD-5.0概述

LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator

Linear Voltage Regulator IC 1 Output 1A 8-WSON 4x4

得捷:
IC REG LINEAR 5V 1A 8WSON

贸泽:
低压差稳压器 1A Low Dropout Regulator 8-WSON -40 to 125

艾睿:
LDO Regulator Pos 5V 1A 8-Pin WSON EP T/R

安富利:
LDO Regulator Pos 5V 1A 8-Pin LLP EP T/R

LM2940LD-5.0中文资料参数规格

技术参数

输出接口数 1

输出电压 5 V

输出电流 1 A

静态电流 10 mA

输出电容类型 Tantalum

跌落电压 0.5V @1A,0.11V @100mA

调节输出数 1

输入电压Max 26 V

输入电压Min 6.25 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 6.25V ~ 26V

封装参数

安装方式 Surface Mount

引脚数 8

封装 WSON-8

外形尺寸

封装 WSON-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

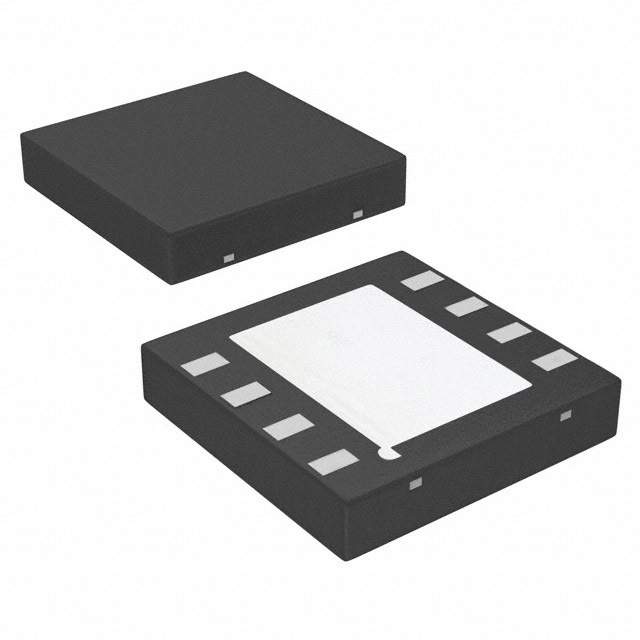

LM2940LD-5.0引脚图与封装图

在线购买LM2940LD-5.0

型号： LM2940LD-5.0

制造商： TI 德州仪器

描述：LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator

立即咨询

替代型号LM2940LD-5.0

型号/品牌	代替类型	替代型号对比
LM2940LD-5.0 TI 德州仪器	当前型号	当前型号
LM2940LDX-5.0/NOPB 德州仪器	完全替代	LM2940LD-5.0和LM2940LDX-5.0/NOPB的区别
LM2940LD-5.0/NOPB 德州仪器	类似代替	LM2940LD-5.0和LM2940LD-5.0/NOPB的区别

型号/品牌

代替类型

替代型号对比

LM2940LD-5.0

TI 德州仪器

当前型号

LM2940LDX-5.0/NOPB

德州仪器

完全替代

LM2940LD-5.0和LM2940LDX-5.0/NOPB的区别

LM2940LD-5.0/NOPB

德州仪器

类似代替

LM2940LD-5.0和LM2940LD-5.0/NOPB的区别
