LM25085SDX/NOPB

LM25085SDX/NOPB图片1
LM25085SDX/NOPB图片2
LM25085SDX/NOPB图片3
LM25085SDX/NOPB图片4
LM25085SDX/NOPB图片5
LM25085SDX/NOPB概述

DC-DC Cntrlr Single-OUT Step Down 1000kHz 8Pin WSON EP T/R

Buck Regulator Positive Output Step-Down DC-DC Controller IC 8-WSON 3x3


得捷:
IC REG CTRLR BUCK 8WSON


贸泽:
Switching Controllers 4.5-42V Wide Vin, Constant On-Time Non-Synchronous PFET Buck Controller 8-WSON -40 to 125


艾睿:
DC DC Cntrlr Single-OUT Buck 4.5V to 42V Input 8-Pin WSON EP T/R


安富利:
DC DC Cntrlr Single-OUT Buck 4.5V to 42V Input 8-Pin LLP EP T/R


LM25085SDX/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 1.25V ~ 42V

输出电流 1.75 A

静态电流 1.25 mA

调节输出数 1

开关频率 1MHz MAX

拓扑结构 Buck

输入电压Max 42 V

输入电压Min 4.5 V

最大占空比 100 %

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 4.5V ~ 42V

封装参数

引脚数 8

封装 WFDFN-8

外形尺寸

封装 WFDFN-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LM25085SDX/NOPB引脚图与封装图

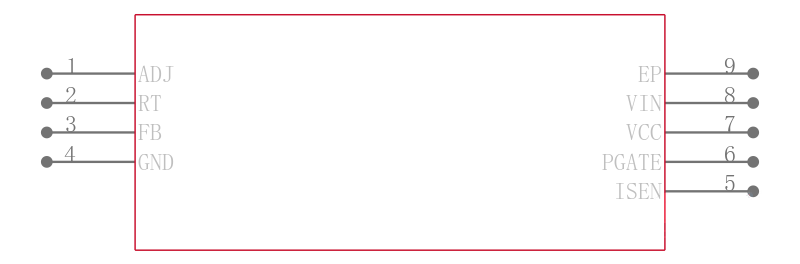

LM25085SDX/NOPB引脚图

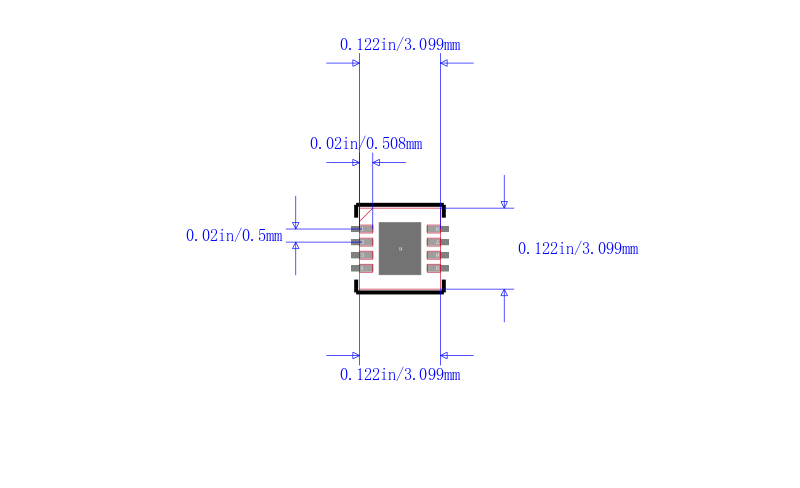

LM25085SDX/NOPB封装图
LM25085SDX/NOPB封装焊盘图
在线购买LM25085SDX/NOPB
型号: LM25085SDX/NOPB
制造商: TI 德州仪器
描述:DC-DC Cntrlr Single-OUT Step Down 1000kHz 8Pin WSON EP T/R
