LM2744MTCX/NOPB参数规格_中文资料_数据手册PDF

LM2744MTCX/NOPB概述

Switching Controllers 1-16V, Voltage Mode Synchronous Buck Controller with External Reference 14-TSSOP -40℃ to 125℃

Buck Regulator Positive Output Step-Down DC-DC Controller IC 14-TSSOP

得捷:
IC REG CTRLR BUCK 14TSSOP

贸泽:
Switching Controllers 1-16V, Voltage Mode Synchronous Buck Controller with External Reference 14-TSSOP -40 to 125

艾睿:
DC DC Cntrlr Single-OUT Sync Buck 1V to 16V Input 14-Pin TSSOP T/R

安富利:
DC DC Cntrlr Single-OUT Sync Buck 1V to 16V Input 14-Pin TSSOP T/R

Verical:
DC DC Cntrlr Single-OUT Sync Buck 1V to 16V Input 14-Pin TSSOP T/R

LM2744MTCX/NOPB中文资料参数规格

技术参数

输出接口数 1

输出电压 0.5 V

输出电流 20 A

静态电流 1.50 mA

调节输出数 1

开关频率 50kHz ~ 1MHz

过温保护 No

拓扑结构 Buck

输入电压Max 16 V

输入电压Min 1 V

最大占空比 80 %

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 1V ~ 16V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

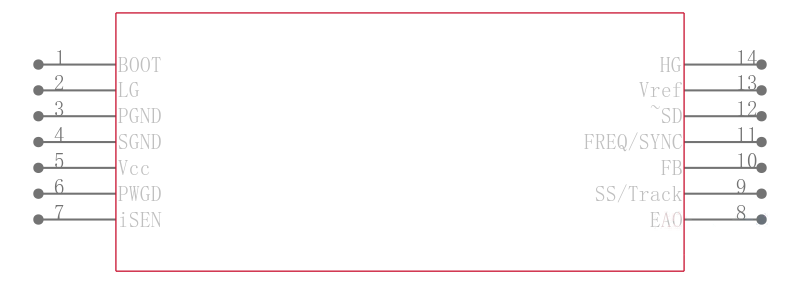

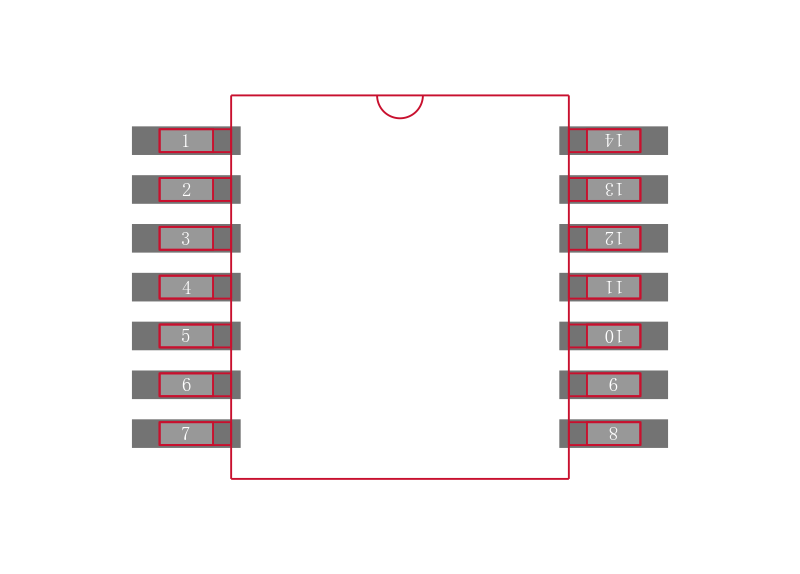

LM2744MTCX/NOPB引脚图与封装图
