LM2940IMP-10参数规格_中文资料_数据手册PDF

LM2940IMP-10概述

LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator

Linear Voltage Regulator IC 1 Output 1A SOT-223-4

得捷:
IC REG LINEAR 10V 1A SOT223-4

艾睿:
LDO Regulator Pos 10V 1A 4-Pin3+Tab SOT-223 T/R

LM2940IMP-10中文资料参数规格

技术参数

电源电压DC 26.0V max

额定电流 1.00 A

输出接口数 1

输出电压 10 V

输出电流 1 A

静态电流 10.0 mA

输出电容类型 Tantalum

跌落电压 0.5V @1A,0.11V @100mA

调节输出数 1

输入电压Max 26 V

输入电压Min 11.5 V

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 11.5V ~ 26V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

封装 TO-261-4

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

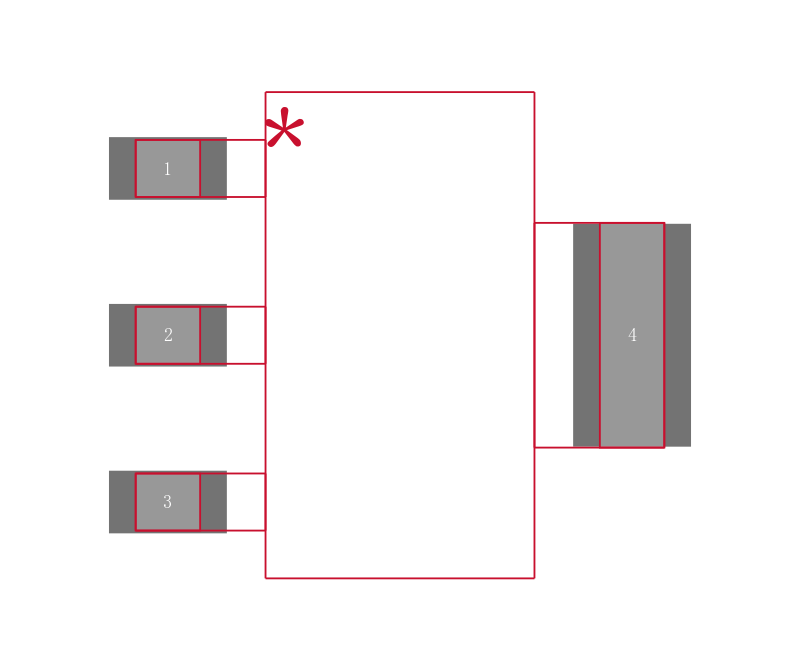

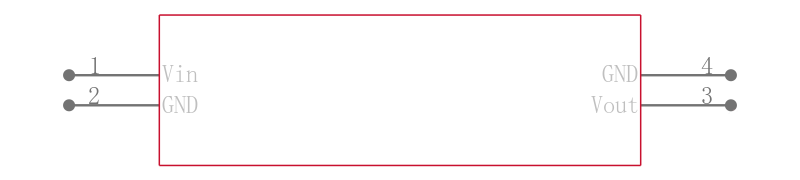

LM2940IMP-10引脚图与封装图

在线购买LM2940IMP-10

型号： LM2940IMP-10

描述：LM2940 -N / LM2940C 1A低压降稳压器 LM2940-N/LM2940C 1A Low Dropout Regulator

替代型号LM2940IMP-10
