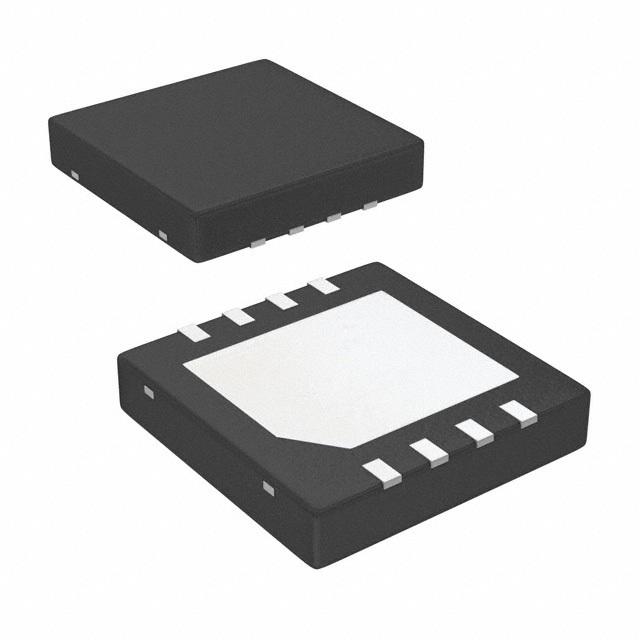

LM5107 100V / 1.4A峰值半桥栅极驱动器 LM5107 100V / 1.4A Peak Half Bridge Gate Driver
半桥 栅极驱动器 IC 非反相 8-WSON（4x4）
得捷:
IC GATE DRVR HALF-BRIDGE 8WSON
贸泽:
门驱动器 100V / 1.4A Peak Half Bridge Gate Driver 8-WSON -40 to 125
艾睿:
Driver 1.4A 2-OUT Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8-Pin WSON EP T/R
Chip1Stop:
Driver 1.4A 2-OUT Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8-Pin WSON EP T/R
电源电压DC 14.0V max
上升/下降时间 15 ns
输出接口数 2
输出电压 ≤18.3 V
输出电流 1.4 A
静态电流 300 µA
上升时间 15 ns
下降时间 15 ns
下降时间Max 15 ns
上升时间Max 15 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 8V ~ 14V
安装方式 Surface Mount
引脚数 8
封装 WDFN-8
长度 4 mm
宽度 4 mm
高度 0.8 mm
封装 WDFN-8
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM5107SD TI 德州仪器 | 当前型号 | 当前型号 |
LM5107SD/NOPB 德州仪器 | 类似代替 | LM5107SD和LM5107SD/NOPB的区别 |
