LM5107SDX概述
LM5107 100V / 1.4A峰值半桥栅极驱动器 LM5107 100V / 1.4A Peak Half Bridge Gate Driver
Half-Bridge Gate Driver IC Non-Inverting 8-WSON 4x4
得捷:
IC GATE DRVR HALF-BRIDGE 8WSON
贸泽:
Gate Drivers 100V / 1.4A Peak Half Bridge Gate Driver 8-WSON -40 to 125
艾睿:
Driver 1.4A 2-OUT Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8-Pin WSON EP T/R
LM5107SDX中文资料参数规格
技术参数
上升/下降时间 15 ns
输出接口数 2
输出电流 1.4 A
静态电流 300 µA
上升时间 15 ns
下降时间 15 ns
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压 8V ~ 14V
电源电压Max 14 V
电源电压Min 8 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 WDFN-8
外形尺寸
长度 4 mm
宽度 4 mm
高度 0.8 mm
封装 WDFN-8
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

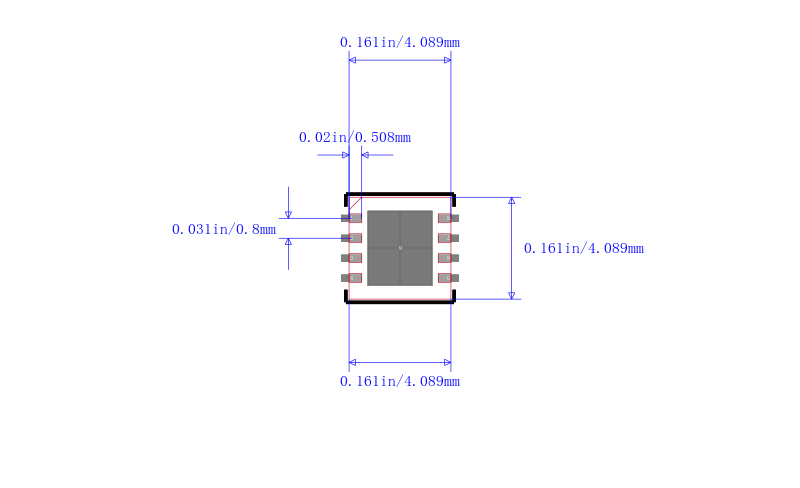

LM5107SDX引脚图与封装图
