LM5102SDX/NOPB

LM5102SDX/NOPB图片1
LM5102SDX/NOPB图片2
LM5102SDX/NOPB图片3
LM5102SDX/NOPB图片4
LM5102SDX/NOPB图片5
LM5102SDX/NOPB概述

LM5102高电压半桥门极驱动器,具有可编程延迟 LM5102 High Voltage Half-Bridge Gate Driver with Programmable Delay

Half-Bridge Gate Driver IC Non-Inverting 10-WSON 4x4


得捷:
IC GATE DRVR HALF-BRIDGE 10WSON


立创商城:
LM5102SDX/NOPB


德州仪器TI:
2-A, 100-V half bridge gate driver with 8-V UVLO and programmable delay


贸泽:
Gate Drivers High Voltage Half-Bridge Gate Driver wit


艾睿:
Driver 1.8A 2-OUT High and Low Side Half Brdg Non-Inv 10-Pin WSON EP T/R


安富利:
MOSFET DRVR 1.8A 2-OUT Hi/Lo Side Half Brdg Non-Inv 10-Pin LLP EP T/R


Chip1Stop:
Driver 1.8A 2-OUT Hi/Lo Side Half Brdg Non-Inv 10-Pin WSON EP T/R


LM5102SDX/NOPB中文资料参数规格
技术参数

上升/下降时间 600 ns

输出接口数 2

输出电流 1.8 A

静态电流 400 µA

上升时间 600 ns

下降时间 600 ns

下降时间Max 600 ns

上升时间Max 600 ns

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 9V ~ 14V

电源电压Max 14 V

电源电压Min 9 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WDFN-10

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WDFN-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

LM5102SDX/NOPB引脚图与封装图

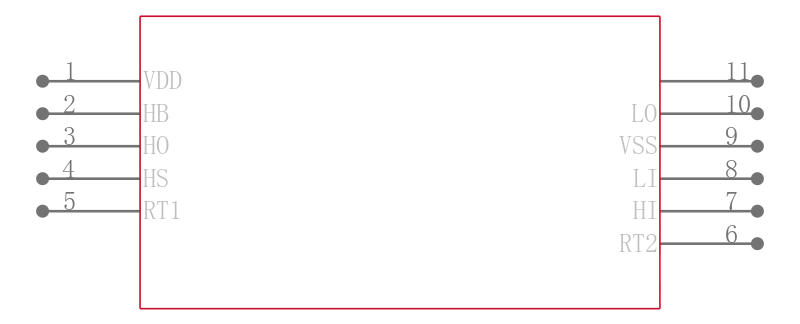

LM5102SDX/NOPB引脚图

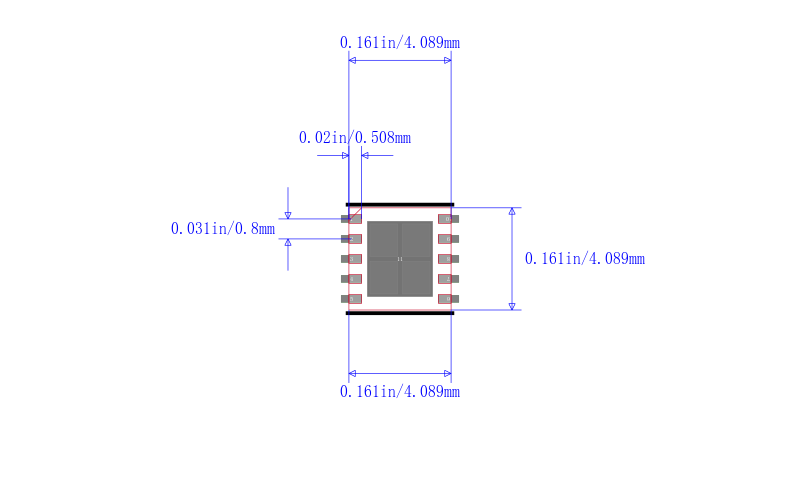

LM5102SDX/NOPB封装图

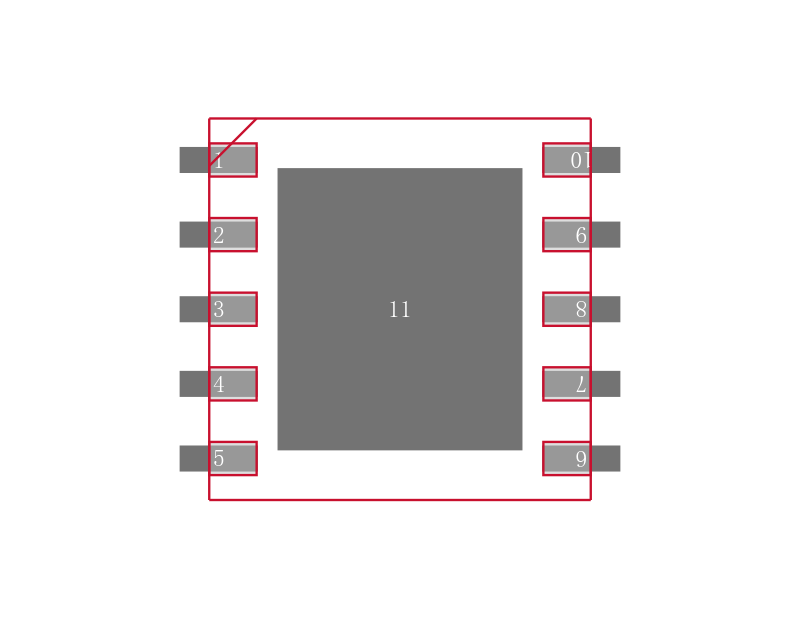

LM5102SDX/NOPB封装焊盘图
在线购买LM5102SDX/NOPB
型号: LM5102SDX/NOPB
制造商: TI 德州仪器
描述:LM5102高电压半桥门极驱动器,具有可编程延迟 LM5102 High Voltage Half-Bridge Gate Driver with Programmable Delay
替代型号LM5102SDX/NOPB
型号/品牌 代替类型 替代型号对比

LM5102SDX/NOPB

TI 德州仪器

当前型号

当前型号

LM5102SD

德州仪器

完全替代

LM5102SDX/NOPB和LM5102SD的区别

LM5102SD/NOPB

德州仪器

类似代替

LM5102SDX/NOPB和LM5102SD/NOPB的区别

LM5102SDX

德州仪器

类似代替

LM5102SDX/NOPB和LM5102SDX的区别
