L4978D概述

STMICROELECTRONICS  L4978D  直流-直流开关降压逐步递减稳压器, 可调, 8V-55V输入, 3.3V-50V输出, 2A输出, SOIC-16

DC-DC Switching Converters, Step-Down Regulators, STMicroelectronics

ST 的单片开关调节器提供高输入电压能力、高达 4A 的输出电流,以及高切换频率。

### 开关电压调节器,STMicroelectronics


欧时:
DC-DC Switching Converters, Step-Down Regulators, STMicroelectronicsST 的单片开关调节器提供高输入电压能力、高达 4A 的输出电流,以及高切换频率。### 开关电压调节器,STMicroelectronics


得捷:
IC REG BUCK ADJUSTABLE 2A 16SOIC


立创商城:
降压型


贸泽:
Switching Voltage Regulators 3.3 to 50V Step-Down


艾睿:
Conv DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 2A 16-Pin SO W Tube


安富利:
Conv DC-DC Single Step Down 8V to 55V 16-Pin SO W


Chip1Stop:
Conv DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 2A 16-Pin SO W Tube


Verical:
Conv DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 2A 16-Pin SO W Tube


Newark:
DC-DC Switching Buck Step Down Regulator, Adjustable, 8V-55Vin, 3.3V-50Vout, 2Aout, SOIC-16


力源芯城:
2A降压式DC-DC


DeviceMart:
2A STEP DOWN SWITCHING REGULATOR


Win Source:
IC REG BUCK ADJ 2A 16SOIC


L4978D中文资料参数规格
技术参数

频率 300 kHz

输出接口数 1

输出电压 3.3V ~ 50V

输出电流 2 A

针脚数 16

静态电流 2.5 mA

跌落电压 580 mV

输出功率 800 mW

开关频率 100kHz ~ 300kHz

输入电压Max 55 V

输入电压Min 8 V

输出电压Max 50 V

输出电压Min 3.3 V

输出电流Max 2 A

工作温度Max 150 ℃

工作温度Min -40 ℃

电源电压 8 V

输入电压 8V ~ 55V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.5 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

L4978D引脚图与封装图

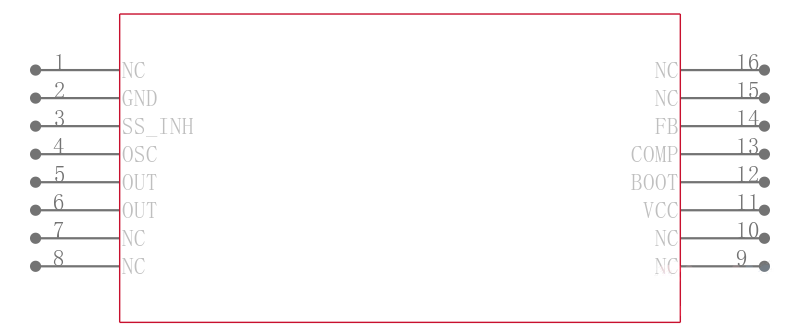

L4978D引脚图

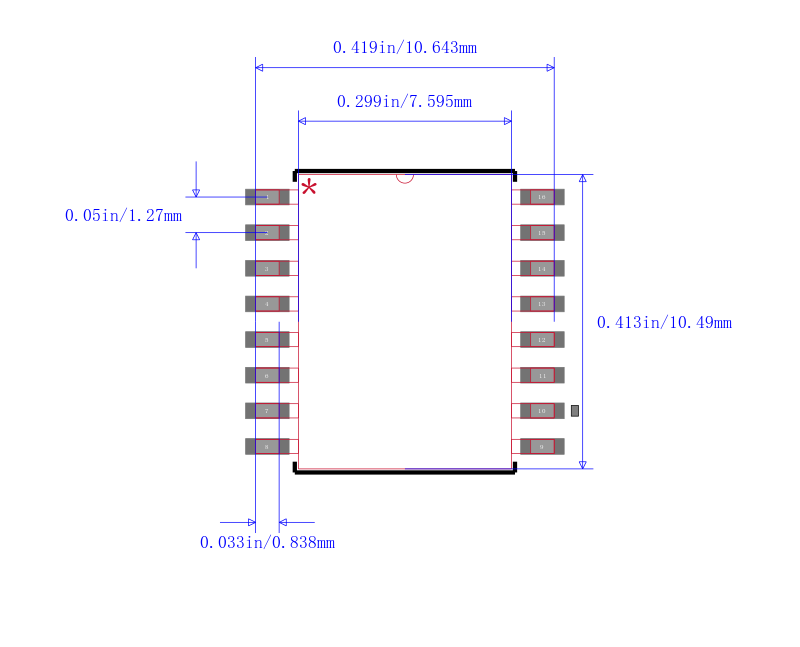

L4978D封装图
L4978D封装焊盘图
在线购买L4978D
型号: L4978D
描述:STMICROELECTRONICS  L4978D  直流-直流开关降压逐步递减稳压器, 可调, 8V-55V输入, 3.3V-50V输出, 2A输出, SOIC-16
替代型号L4978D
型号/品牌 代替类型 替代型号对比

L4978D

ST Microelectronics 意法半导体

当前型号

当前型号

L4978D013TR

意法半导体

类似代替

L4978D和L4978D013TR的区别
