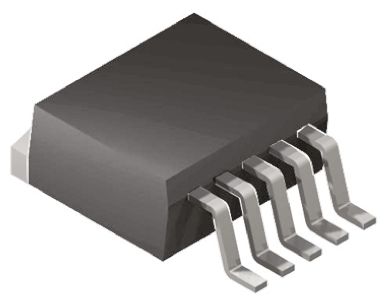

LP3962ES-3.3/NOPB概述

TEXAS INSTRUMENTS  LP3962ES-3.3/NOPB  固定电压稳压器, LDO, 2.5V至7V, 380mV压差, 3.3V输出, 1.5A输出, TO-263-5

LDO(低压降)线性稳压器,1.5A,LP38xx/LP39xx系列,Texas Instruments


得捷:
IC REG LINEAR 3.3V 1.5A DDPAK


立创商城:
LP3962ES-3.3/NOPB


德州仪器TI:
1.5-A, high-accuracy, low-dropout voltage regulator with enable


欧时:
Texas Instruments LP3962ES-3.3/NOPB LDO 稳压器, 3 V输出, 2A最大输出, ±1.5%精确度, 2.5 → 7 V输入


贸泽:
低压差稳压器 1.5A Fast Ultra LDO Linear Reg


e络盟:
固定电压稳压器, LDO, 2.5V至7V, 380mV压差, 3.3V输出, 1.5A输出, TO-263-5


艾睿:
LDO Regulator Pos 3.3V 1.5A 6-Pin5+Tab TO-263 Tube


安富利:
LDO Regulator Pos 3.3V 1.5A 6-Pin5+Tab TO-263 Rail


Chip1Stop:
LDO Regulator Pos 3.3V 1.5A 6-Pin5+Tab TO-263 Rail


Verical:
LDO Regulator Pos 3.3V 1.5A 6-Pin5+Tab TO-263 Tube


Newark:
# TEXAS INSTRUMENTS  LP3962ES-3.3/NOPB  Fixed LDO Voltage Regulator, 2.5V to 7V, 380mV Dropout, 3.3Vout, 1.5Aout, TO-263-5


DeviceMart:
IC REG LDO 3.3V 1.5A TO-263-5


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 3.3V 1.5A DDPAK/TO-263-5


LP3962ES-3.3/NOPB中文资料参数规格
技术参数

额定电流 1.50 A

容差 ±3 %

输出接口数 1

输出电压 3.3 V

输出电流 1.5 A

供电电流 9mA ~ 15mA

针脚数 5

静态电流 4 mA

输出电容类型 Ceramic

跌落电压 380 mV

调节输出数 1

输入电压Max 7 V

输入电压Min 2.5 V

输出电压Min 3.3 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±1.5 %

输入电压 ≤7 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TO-263-5

外形尺寸

长度 8.89 mm

宽度 10.16 mm

高度 4.7 mm

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LP3962ES-3.3/NOPB引脚图与封装图
LP3962ES-3.3/NOPB引脚图
LP3962ES-3.3/NOPB封装图
LP3962ES-3.3/NOPB封装焊盘图
在线购买LP3962ES-3.3/NOPB
型号: LP3962ES-3.3/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LP3962ES-3.3/NOPB  固定电压稳压器, LDO, 2.5V至7V, 380mV压差, 3.3V输出, 1.5A输出, TO-263-5
替代型号LP3962ES-3.3/NOPB
型号/品牌 代替类型 替代型号对比

LP3962ES-3.3/NOPB

TI 德州仪器

当前型号

当前型号

LP3963ES-3.3/NOPB

德州仪器

类似代替

LP3962ES-3.3/NOPB和LP3963ES-3.3/NOPB的区别

LP3965ES-3.3/NOPB

德州仪器

类似代替

LP3962ES-3.3/NOPB和LP3965ES-3.3/NOPB的区别

LP3962ESX-3.3/NOPB

德州仪器

类似代替

LP3962ES-3.3/NOPB和LP3962ESX-3.3/NOPB的区别
