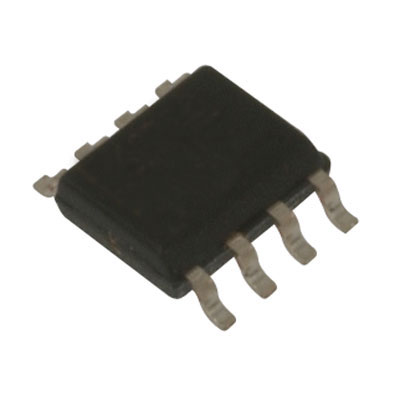

LINEAR TECHNOLOGY LTC4257CS8#PBF 芯片, 热插拔控制器
以太网供电 PoE 控制器,
**Linear Technology** 的以太网供电 PoE 控制器装置可促进以太网数据线路中电流的注入或提取,允许在单根电缆中同时传输数据和电流。一些具有中等功率要求的联网器件(如无线接入点、网络电话和网络网络摄像机)可使用 PoE。
**Linear Technology** 的 IC 广泛用于各类应用,如工业、汽车、电信、医疗、计算和军事行业。供电器件 PD 控制器支持多个功率级别的以太网供电:IEEE PoE、IEEE PoE+ 和 LTPoE++。PSE 控制器检测并分类供电器件 PD,电源的准确数量取决于以太网电缆上的供电器件。
LTPoE++、PoE+ 和 PoE 控制器全部可以混合使用,且相互匹配。
PSE 和 PD 控制器可相互连接和通信
以太网供电的功率级:
IEEE PoE 13 W
IEEE PoE+ 25.5 W
LTPoE++(高达 90 W)标准
电源电压DC -100 V min
输出接口数 1
输入电压DC -57.0 V
输出电压 99.7 V
输出电流 ≤100 mA
供电电流 3 mA
电路数 1
通道数 1
针脚数 8
输入电压Min 0.3 V
输出电压Min 100.3 V
输出电流Max 0.1 A
输出功率Max 13 W
额定功率Max 12.95 W
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 12.95 W
电源电压 6V ~ 16V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 5 mm
宽度 3.988 mm
高度 1.498 mm
封装 SOIC-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Each
制造应用 Power Management, Wireless, Automation & Process Control, 电源管理, 通信与网络, Automation & Process Control, Wireless, Power Management, Communications & Networking
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LTC4257CS8#PBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LTC4257CS8#TRPBF 凌力尔特 | 完全替代 | LTC4257CS8#PBF和LTC4257CS8#TRPBF的区别 |
LTC4257IS8#PBF 凌力尔特 | 类似代替 | LTC4257CS8#PBF和LTC4257IS8#PBF的区别 |
