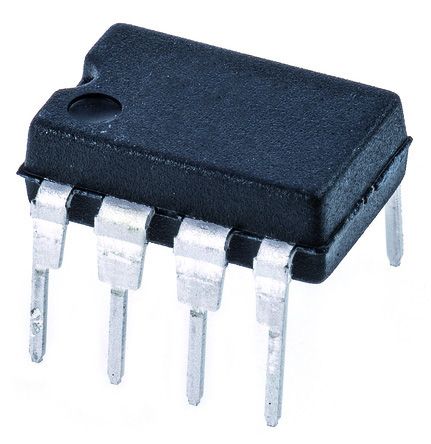

LM2675N-5.0/NOPB

LM2675N-5.0/NOPB图片1
LM2675N-5.0/NOPB图片2
LM2675N-5.0/NOPB图片3
LM2675N-5.0/NOPB图片4
LM2675N-5.0/NOPB图片5
LM2675N-5.0/NOPB图片6
LM2675N-5.0/NOPB图片7
LM2675N-5.0/NOPB图片8
LM2675N-5.0/NOPB图片9
LM2675N-5.0/NOPB图片10
LM2675N-5.0/NOPB图片11
LM2675N-5.0/NOPB图片12
LM2675N-5.0/NOPB图片13
LM2675N-5.0/NOPB图片14
LM2675N-5.0/NOPB图片15
LM2675N-5.0/NOPB图片16
LM2675N-5.0/NOPB图片17
LM2675N-5.0/NOPB图片18
LM2675N-5.0/NOPB图片19
LM2675N-5.0/NOPB图片20
LM2675N-5.0/NOPB概述

SIMPLE SWITCHER® 降压调节器,LM267x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。

SIMPLE SWITCHER® 降压调节器,LM267x 系列

### 直流/直流开关调节器,Texas Instruments

用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。


得捷:
IC REG BUCK 5V 1A 8DIP


欧时:
### SIMPLE SWITCHER® 降压调节器,LM267x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。


立创商城:
降压型 Vin=6.5V~40V Vout=5V 1A


德州仪器TI:
SIMPLE SWITCHER® 6.5V to 40V, 1A Low Component Count Step-Down Regulator


贸泽:
Switching Voltage Regulators HIGH EFF 1A STEP- DOWN VLTG REG


e络盟:
降压开关稳压器, 固定, 6.5V-40V输入, 5V和1A输出, 260 kHz, DIP-8


艾睿:
Conv DC-DC 8V to 40V Step Down Single-Out 5V 1A 8-Pin PDIP Tube


Jameco:
Converter DC-DC Single Step Down 8 Volt to 40 Volt 7-Pin7+Tab TO-220


安富利:
Conv DC-DC Single Step Down 8V to 40V 8-Pin PDIP Rail


Chip1Stop:
Conv DC-DC Single Step Down 8V to 40V 8-Pin PDIP Rail


TME:
DC/DC converter; step down; Uin:6.5÷40V; Uout:5V; 1A; DIP8


Verical:
Conv DC-DC 8V to 40V Step Down Single-Out 5V 1A 8-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  LM2675N-5.0/NOPB  Buck Step Down Switching Regulator, Fixed, 6.5V-40V In, 5V And 1A Out, 260 kHz, DIP-8


DeviceMart:
IC REG BUCK 5V 1A 8-DIP


Win Source:
Buck Switching Regulator IC Positive Fixed 5V 1 Output 1A 8-DIP 0.300", 7.62mm


LM2675N-5.0/NOPB中文资料参数规格
技术参数

频率 260 kHz

电源电压DC 40.0V max

输出接口数 1

输出电压 5 V

输出电流 1 A

通道数 1

针脚数 8

静态电流 2.50 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 6.5 V

输出电压Min 5 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 1.5 %

电源电压 8 V

电源电压Max 40 V

电源电压Min 6.5 V

输入电压 8 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LM2675N-5.0/NOPB引脚图与封装图
LM2675N-5.0/NOPB引脚图
LM2675N-5.0/NOPB封装图
LM2675N-5.0/NOPB封装焊盘图
在线购买LM2675N-5.0/NOPB
型号: LM2675N-5.0/NOPB
制造商: TI 德州仪器
描述:SIMPLE SWITCHER® 降压调节器,LM267x 系列 ### 直流/直流开关调节器,Texas Instruments 用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
替代型号LM2675N-5.0/NOPB
型号/品牌 代替类型 替代型号对比

LM2675N-5.0/NOPB

TI 德州仪器

当前型号

当前型号

LM2675N-5.0

德州仪器

完全替代

LM2675N-5.0/NOPB和LM2675N-5.0的区别
