LP3961ESX-2.5参数规格_中文资料_数据手册PDF

LP3961ESX-2.5概述

800mA Fast Ultra Low Dropout Linear Regulator 5-DDPAK/TO-263 -40℃ to 125℃

Linear Voltage Regulator IC 1 Output 800mA DDPAK/TO-263-5

得捷:
IC REG LINEAR 2.5V 800MA DDPAK

贸泽:
LDO Voltage Regulators

艾睿:
LDO Regulator Pos 2.5V 0.8A 6-Pin5+Tab TO-263 T/R

安富利:
LDO Regulator Pos 2.5V 0.8A 6-Pin5+Tab TO-263 T/R

LP3961ESX-2.5中文资料参数规格

技术参数

输出接口数 1

输入电压DC 7.00V max

输出电压 2.5 V

输出电流 800 mA

静态电流 4.00 mA

跌落电压 0.024 V @ 80 mA, 0.24 V @ 800 mA

调节输出数 1

输入电压Max 7 V

输入电压Min 2.5 V

输出电流Max 0.8 A

工作温度Max 125 ℃

工作温度Min 40 ℃

精度 ±1.5 %

输入电压 ≤7 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-6

外形尺寸

封装 TO-263-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

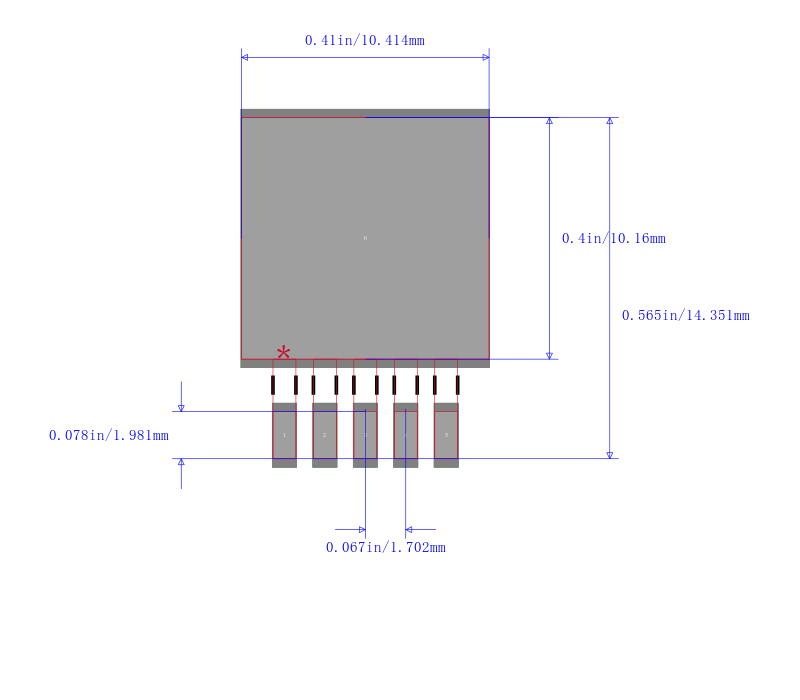

LP3961ESX-2.5引脚图与封装图

在线购买LP3961ESX-2.5

型号： LP3961ESX-2.5

描述：800mA Fast Ultra Low Dropout Linear Regulator 5-DDPAK/TO-263 -40℃ to 125℃

替代型号LP3961ESX-2.5
