LM2595S-12/NOPB

LM2595S-12/NOPB图片1
LM2595S-12/NOPB图片2
LM2595S-12/NOPB图片3
LM2595S-12/NOPB图片4
LM2595S-12/NOPB图片5
LM2595S-12/NOPB图片6
LM2595S-12/NOPB图片7
LM2595S-12/NOPB图片8
LM2595S-12/NOPB图片9
LM2595S-12/NOPB图片10
LM2595S-12/NOPB图片11
LM2595S-12/NOPB概述

SIMPLE SWITCHER® 降压调节器,LM259x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。

Step-Down DC/DC Converters Integrated Switch over 35V Input Max., Texas Instruments

### 直流/直流开关调节器转换器(集成开关),Texas Instruments

Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


得捷:
IC REG BUCK 12V 1A TO263-5


立创商城:
降压型 Vin=4.5V~40V Vout=12V 1A


德州仪器TI:
SIMPLE SWITCHER Power Converter 150 KHz 1A Step-Down Voltage Regulator


欧时:
Step-Down DC/DC Converters Integrated Switch over 35V Input Max., Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


e络盟:
降压开关稳压器, 固定, 4.5V-40V输入, 12V和1A输出, TO-263-5


艾睿:
Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 12V 1A 6-Pin5+Tab TO-263 Tube


安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 6-Pin5+Tab TO-263 Rail


Chip1Stop:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 6-Pin5+Tab TO-263 Rail


Verical:
Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 12V 1A 6-Pin5+Tab TO-263 Tube


DeviceMart:
IC REG BUCK 12V 1A TO263-5


LM2595S-12/NOPB中文资料参数规格
技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 12 V

输出电流 1 A

针脚数 5

静态电流 5.00 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Max 12 V

输出电压Min 12 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4.5 V

输入电压 4.5V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TO-263-6

外形尺寸

长度 10.16 mm

宽度 9.91 mm

高度 4.57 mm

封装 TO-263-6

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 电源管理, 工业

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

LM2595S-12/NOPB引脚图与封装图
LM2595S-12/NOPB引脚图

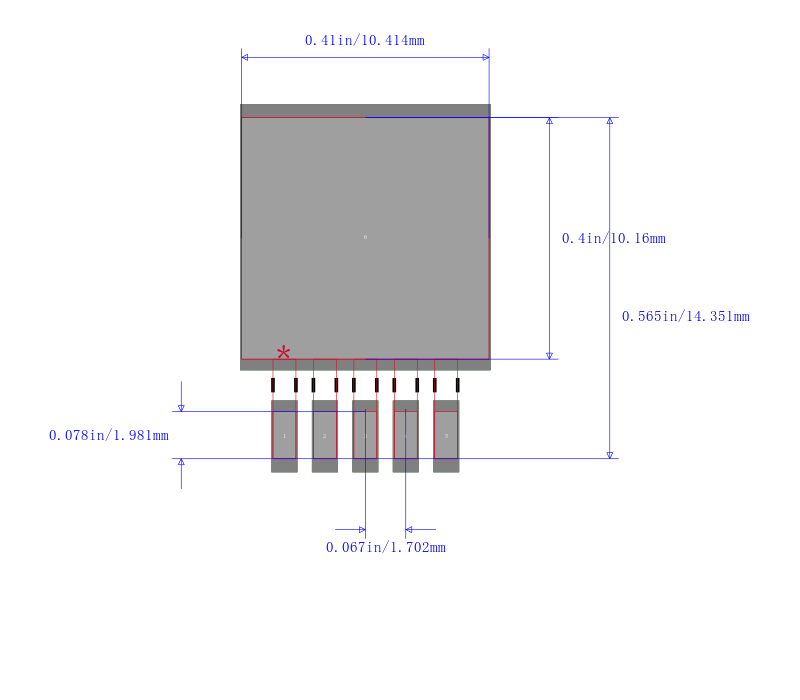

LM2595S-12/NOPB封装图

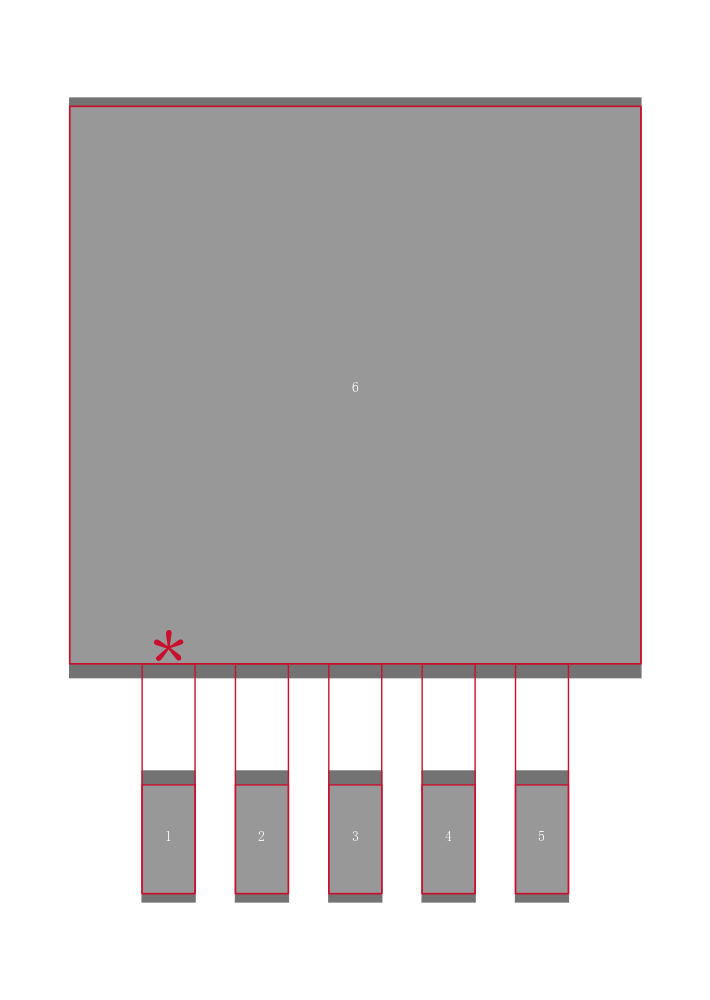

LM2595S-12/NOPB封装焊盘图
在线购买LM2595S-12/NOPB
型号: LM2595S-12/NOPB
制造商: TI 德州仪器
描述:SIMPLE SWITCHER® 降压调节器,LM259x 系列 ### 直流/直流开关调节器,Texas Instruments 用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
替代型号LM2595S-12/NOPB
型号/品牌 代替类型 替代型号对比

LM2595S-12/NOPB

TI 德州仪器

当前型号

当前型号

LM2595S-12

德州仪器

完全替代

LM2595S-12/NOPB和LM2595S-12的区别

LM2595SX-12

德州仪器

完全替代

LM2595S-12/NOPB和LM2595SX-12的区别

LM2595S12

德州仪器

完全替代

LM2595S-12/NOPB和LM2595S12的区别
