LT1241IS8#PBF参数规格_中文资料_数据手册PDF

LT1241IS8#PBF概述

Current Mode PWM Controller 1A 500kHz 8Pin SOIC N Tube

Easily manage voltage going into a system by using this current controller by . Its single PWM output produces a current of 1000 mA. It has a switching frequency of 500 kHz. This current mode controller"s maximum duty cycle is 48Typ %. This device has a maximum of 25 V. This current mode controller has an operating temperature range of -40 °C to 100 °C.

LT1241IS8#PBF中文资料参数规格

技术参数

电源电压DC 25.0V max

输出接口数 1

输出电流 1000 mA

耗散功率 1000 mW

静态电流 170 µA

上升时间 50 ns

开关频率 500 kHz

占空比 48 %

最大占空比 48 %

下降时间 30 ns

工作温度Max 100 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 8.2V ~ 25V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 100℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

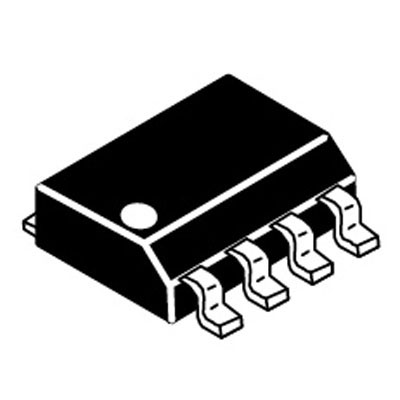

LT1241IS8#PBF引脚图与封装图

在线购买LT1241IS8#PBF

型号： LT1241IS8#PBF

制造商： Linear Technology 凌力尔特

描述：Current Mode PWM Controller 1A 500kHz 8Pin SOIC N Tube

立即咨询

替代型号LT1241IS8#PBF

型号/品牌	代替类型	替代型号对比
LT1241IS8#PBF Linear Technology 凌力尔特	当前型号	当前型号
LT1241IS8#TRPBF 凌力尔特	完全替代	LT1241IS8#PBF和LT1241IS8#TRPBF的区别
UC2843BD1R2G 安森美	功能相似	LT1241IS8#PBF和UC2843BD1R2G的区别
UC3844N 德州仪器	功能相似	LT1241IS8#PBF和UC3844N的区别
