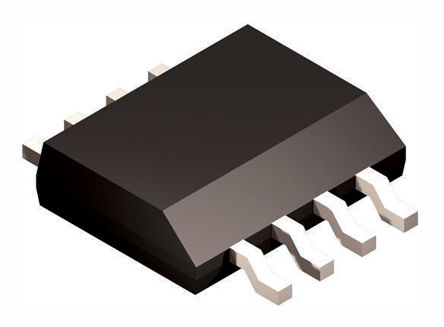

TEXAS INSTRUMENTS LM22673MRE-ADJ/NOPB 直流-直流开关降压逐步递减稳压器, 可调, 4.5V-42V输入, 1.285V-37V输出, 3A输出, SOIC-8
SIMPLE SWITCHER® 降压调节器,LM2267x 和 LM22680 系列
宽输入电压范围:4.5V 至 42 V
内部补偿电压模式控制,用于小型材料清单计数
使用低 ESR 陶瓷电容器实现稳定
500kHz 的切换频率,在 200kHz 和 1MHz 之间可调
精密启动引脚
集成升压二极管
集成软启动
完全 WEBENCH® 设计启用
### 直流/直流开关调节器,Texas Instruments
用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
得捷:
IC REG BUCK ADJUSTABLE 3A 8SOPWR
立创商城:
降压型
德州仪器TI:
SIMPLE SWITCHER® 4.5V to 42V, 3A Step-Down Voltage Reg. with Adjustable Soft-Start and Current Limit
欧时:
Texas Instruments LM22673MRE-ADJ/NOPB 降压 ,反相 开关稳压器, 4.5 → 42 V输入, 3A最大输出
贸泽:
Switching Voltage Regulators 3A SIMPLE SWITCHER STEP-DOWN VLTG REG
e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 4.5V-42V输入, 1.285V-37V输出, 3A输出, SOIC-8
艾睿:
Conv DC-DC 4.5V to 42V Inv/Step Down Single-Out 1.285V 3A 8-Pin HSOP EP T/R
安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin PSOP EP T/R
Chip1Stop:
Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin HSOP EP T/R
Verical:
Conv DC-DC 4.5V to 42V Inv/Step Down Single-Out 1.285V 3A 8-Pin HSOP EP T/R
Newark:
# TEXAS INSTRUMENTS LM22673MRE-ADJ/NOPB DC-DC Switching Buck Step Down Regulator, Adjustable, 4.5V-42Vin, 1.285V-37Vout, 3Aout, SOIC-8
DeviceMart:
IC REG BUCK ADJ 3A 8PSOP
Win Source:
Buck Switching Regulator IC Positive Adjustable 1.285V 1 Output 3A 8-SOIC 0.154", 3.90mm Width Exposed Pad
频率 500 kHz
输出接口数 1
输出电压 1.285 V
输出电流 3 A
针脚数 8
静态电流 3.40 mA
调节输出数 1
开关频率 500 kHz
拓扑结构 Buck
开关电流 4.2 A
输入电压Max 42 V
输入电压Min 4.5 V
输出电压Max 37 V
输出电压Min 1.285 V
输出电流Max 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 1.5 %
电源电压 4.5 V
电源电压Min 4.5 V
输入电压 4.5V ~ 42V
安装方式 Surface Mount
引脚数 8
封装 PSOP-EP-8
长度 4.93 mm
宽度 3.94 mm
高度 1.47 mm
封装 PSOP-EP-8
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM22673MRE-ADJ/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM22673MR-ADJ/NOPB 德州仪器 | 完全替代 | LM22673MRE-ADJ/NOPB和LM22673MR-ADJ/NOPB的区别 |
LM22673MRX-ADJ/NOPB 德州仪器 | 类似代替 | LM22673MRE-ADJ/NOPB和LM22673MRX-ADJ/NOPB的区别 |
LM22673MRE-ADJ 德州仪器 | 功能相似 | LM22673MRE-ADJ/NOPB和LM22673MRE-ADJ的区别 |
