Linear Technology**Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。### 开关电压调节器,Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
降压(Buck)稳压器,内部电源开关,
**Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。
### 开关电压调节器,Linear Technology
**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。
该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
欧时:
### 降压(Buck)稳压器,内部电源开关,Linear Technology**Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。### 开关电压调节器,Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
e络盟:

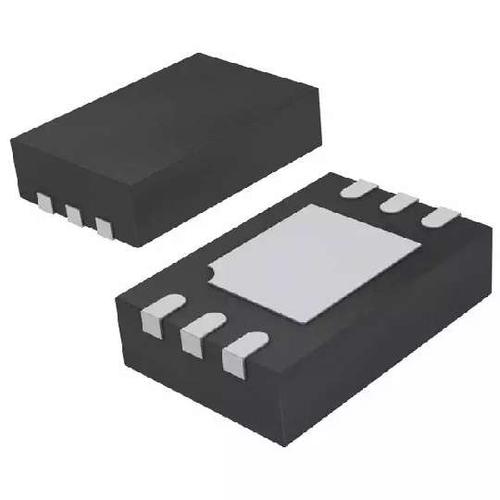

LINEAR TECHNOLOGY LT3503EDCB#TRMPBF 直流-直流开关降压逐步递减稳压器, 可调, 3.6V-20V输入, 780mV-17V输出, 1A输出, DFN-6
艾睿:
Conv DC-DC 3.6V to 20V Step Down Single-Out 0.78V to 16.2V 2.2A Automotive 6-Pin DFN EP T/R
Chip1Stop:
Conv DC-DC Single Step Down 3.6V to 20V 6-Pin DFN EP T/R
DeviceMart:
IC REG BUCK ADJ 1A 6DFN
Win Source:
Buck Switching Regulator IC Positive Adjustable 0.78V 1 Output 1A 6-WFDFN Exposed Pad
频率 2.2 MHz
输出接口数 1
输出电压 0.78V ~ 16.2V
输出电流 1 A
针脚数 6
开关频率 2.4 MHz
输入电压Max 20 V
输入电压Min 3.6 V
输出电压Max 17 V
输出电压Min 780 mV
输出电流Max 2.2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3.6 V
电源电压Min 3.6 V
输入电压 3.6 V
安装方式 Surface Mount
引脚数 6
封装 DFN-6
长度 3 mm
宽度 2 mm
高度 0.75 mm
封装 DFN-6
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Industrial, Power Management, Automotive
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LT3503EDCB#TRMPBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LT3503EDCB#TR 凌力尔特 | 完全替代 | LT3503EDCB#TRMPBF和LT3503EDCB#TR的区别 |
LT3503EDCB#TRPBF 凌力尔特 | 类似代替 | LT3503EDCB#TRMPBF和LT3503EDCB#TRPBF的区别 |
LT3503EDCB#PBF 凌力尔特 | 功能相似 | LT3503EDCB#TRMPBF和LT3503EDCB#PBF的区别 |
