LGN2Z561MELZ30参数规格_中文资料_数据手册PDF

LGN2Z561MELZ30概述

560uF ±20% 180V 1500mA Φ22mm

560 µF 180 V 铝电解器径向，Can - 卡入式 - 105°C 时为 3000 小时

得捷:
CAP ALUM 560UF 20% 180V SNAP

立创商城:
560uF ±20% 180V

安富利:
Cap Aluminum 560uF 180V 20% 22 X 30mm 10mm 1500mA 2000 hr 105°C Bulk

LGN2Z561MELZ30中文资料参数规格

技术参数

额定电压DC 180 V

电容 560 µF

容差 ±20 %

产品系列 LGN

纹波电流 1500 mA

纹波电流高频 1.5A @120Hz

纹波电流低频 2.25A @50kHz

封装参数

安装方式 Through Hole

封装 Snap-In

外形尺寸

高度 30 mm

直径 Φ22mm

封装 Snap-In

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 50

寿命（小时） 3000h @105℃

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

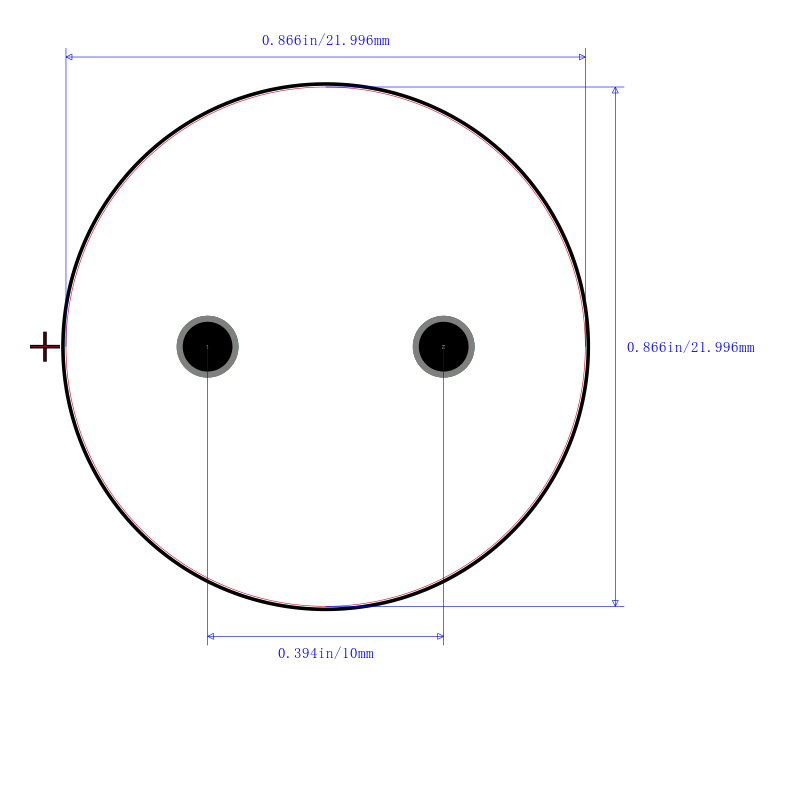

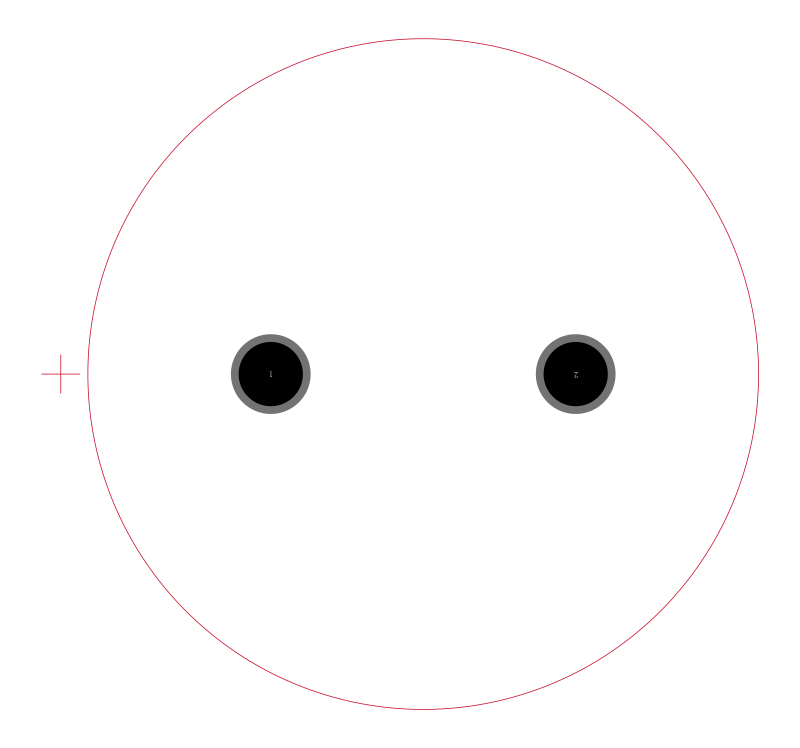

LGN2Z561MELZ30引脚图与封装图

在线购买LGN2Z561MELZ30

型号： LGN2Z561MELZ30

描述：560uF ±20% 180V 1500mA Φ22mm

替代型号LGN2Z561MELZ30

型号/品牌	代替类型	替代型号对比
LGN2Z561MELZ30 Nichicon 尼吉康	当前型号	当前型号
LGG2Z561MELZ30 尼吉康	类似代替	LGN2Z561MELZ30和LGG2Z561MELZ30的区别
LGN2C561MELZ30 尼吉康	功能相似	LGN2Z561MELZ30和LGN2C561MELZ30的区别
381LQ561M180H022 Cornell Dubilier ElectronicsCDE	功能相似	LGN2Z561MELZ30和381LQ561M180H022的区别
