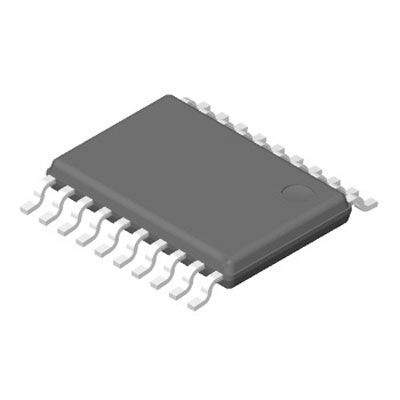

TEXAS INSTRUMENTS LM3100MH/NOPB 芯片, 同步降压稳压器, 20-ETSSOP
LM310x 高效 SIMPLE SWITCHER® 调节器系列
LM310x 系列同步整流降压转换器具有实现高效经济型降压调节器所需的所有功能。 LM310x 的恒定接通时间 COT 架构产生快速的负载瞬时响应和简单的电路设计,无需回路补偿。
宽输入电压范围高达 42V
0.8 V,±1.5% 参考
集成双 N 通道同步 MOSFET
小负荷时提供高效率
可编程切换频率高达 1MHz
热关闭
### 直流/直流开关调节器,Texas Instruments
用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
欧时:
### LM310x 高效 SIMPLE SWITCHER® 调节器系列LM310x 系列同步整流降压转换器具有实现高效经济型降压调节器所需的所有功能。 LM310x 的恒定接通时间 COT 架构产生快速的负载瞬时响应和简单的电路设计,无需回路补偿。宽输入电压范围高达 42V 0.8 V,±1.5% 参考 集成双 N 通道同步 MOSFET 小负荷时提供高效率 可编程切换频率高达 1MHz 热关闭 ### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
立创商城:
降压型 Vin=4.5V~36V Vout=800mV~7V 1.5A
德州仪器TI:
Synchronous 1MHz 1.5A Step-Down Voltage Regulator
得捷:
IC REG BUCK ADJ 1.5A 20HTSSOP
贸泽:
Switching Voltage Regulators SYNC 1MHZ 1.5A STEP- DOWN VLTG REG
e络盟:
TEXAS INSTRUMENTS LM3100MH/NOPB 芯片, 同步降压稳压器, 20-ETSSOP
艾睿:
Conv DC-DC 4.5V to 36V Synchronous Step Down Single-Out 0.8V to 7V 1.5A 20-Pin HTSSOP EP Tube
Jameco:
Con Volt DC-DC Single Output Step Down 20-Pin TSSOP EP Tube
安富利:
Conv DC-DC Single Step Down 4.5V to 36V 20-Pin TSSOP EP Tube
Chip1Stop:
Conv DC-DC Single Step Down 4.5V to 36V 20-Pin HTSSOP EP Tube
Verical:
Conv DC-DC 4.5V to 36V Synchronous Step Down Single-Out 0.8V to 7V 1.5A 20-Pin HTSSOP EP Tube
Newark:
# TEXAS INSTRUMENTS LM3100MH/NOPB DC-DC Switching Step Down Regulator, Adjustable, 4.5V-36Vin, 0.8V-7Vout, 1.5Aout, TSSOP-20
DeviceMart:
IC REG BUCK SYNC ADJ 20-TSSOP
电源电压DC 36.0V max
输出接口数 1
输出电压 0.8V ~ 7V
输出电流 1.5 A
针脚数 20
静态电流 1.00 mA
调节输出数 1
开关频率 1 MHz
拓扑结构 Buck
开关电流 1.9 A
输入电压Max 36 V
输入电压Min 4.5 V
输出电压Max 7 V
输出电压Min 800 mV
输出电流Max 1.5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5 V
输入电压 4.5V ~ 36V
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
长度 6.5 mm
宽度 4.4 mm
高度 0.9 mm
封装 TSSOP-20
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM3100MH/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM3100MH 德州仪器 | 完全替代 | LM3100MH/NOPB和LM3100MH的区别 |
LM3100MHX/NOPB 德州仪器 | 类似代替 | LM3100MH/NOPB和LM3100MHX/NOPB的区别 |
LM3100MHX 德州仪器 | 类似代替 | LM3100MH/NOPB和LM3100MHX的区别 |
