LM2852YMXA-1.3/NOPB

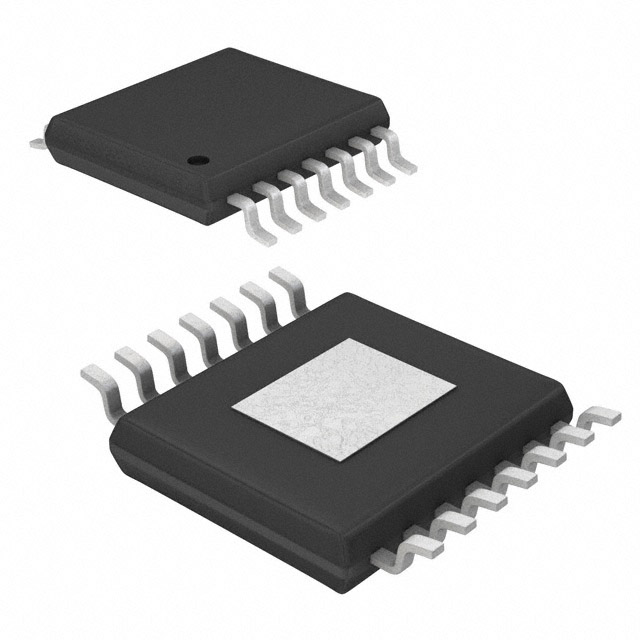

LM2852YMXA-1.3/NOPB图片1
LM2852YMXA-1.3/NOPB图片2
LM2852YMXA-1.3/NOPB图片3
LM2852YMXA-1.3/NOPB图片4
LM2852YMXA-1.3/NOPB图片5
LM2852YMXA-1.3/NOPB图片6
LM2852YMXA-1.3/NOPB图片7
LM2852YMXA-1.3/NOPB概述

开关稳压器 2A 500/1500kHz Synchronous Buck Regulator 14-HTSSOP

降压 开关稳压器 IC 正 固定 1.3V 1 输出 2A 14-TSSOP(0.173",4.40mm 宽)裸露焊盘


得捷:
LM2852 2A 500/1500KHZ SYNCHRONOU


立创商城:
LM2852YMXA-1.3/NOPB


德州仪器TI:
2A 500/1500kHz Synchronous Buck Regulator


贸泽:
开关稳压器


艾睿:
Adjust the voltage level of your devices with this step down LM2852YMXA-1.3/NOPB DC to DC converter from Texas Instruments. This converter&s;s single output can produce a current up to 2 A. It only needs a voltage of at least 2.85 V while not exceeding 5.5 V to effectively power your circuit. With a fixed output that has a voltage of 1.3 V, this is power management at its best. Operate at a constant current by utilizing the load regulation of 8mV/ATyp and line regulation of 0.2%Typ. It has a switching frequency of 500Typ kHz. This product comes in rail packaging to keep individual parts separated and protected. This converter has a minimum operating temperature of -40 °C and a maximum of 125 °C.


安富利:
Conv DC-DC Single Step Down 2.85V to 5.5V 14-Pin TSSOP EP Rail


Chip1Stop:
Conv DC-DC Single Step Down 2.85V to 5.5V 14-Pin TSSOP EP Rail


Verical:
Conv DC-DC 2.85V to 5.5V Synchronous Step Down Single-Out 1.3V 2A 14-Pin HTSSOP EP Tube


DeviceMart:
IC REG BUCK SYNC 1.3V 2A 14TSSOP


Win Source:
Buck Switching Regulator IC Positive Fixed 1.3V 1 Output 2A 14-TSSOP 0.173", 4.40mm Width Exposed Pad


LM2852YMXA-1.3/NOPB中文资料参数规格
技术参数

电源电压DC 5.50V max

输出接口数 1

输出电压 1.3 V

输出电流 2 A

静态电流 850 µA

调节输出数 1

开关频率 500 kHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.85 V

输出电压Min 1.3 V

输出电流Max 2 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.85 V

电源电压Min 2.85 V

输入电压 2.85V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LM2852YMXA-1.3/NOPB引脚图与封装图
LM2852YMXA-1.3/NOPB引脚图
LM2852YMXA-1.3/NOPB封装图
LM2852YMXA-1.3/NOPB封装焊盘图
在线购买LM2852YMXA-1.3/NOPB
型号: LM2852YMXA-1.3/NOPB
制造商: TI 德州仪器
描述:开关稳压器 2A 500/1500kHz Synchronous Buck Regulator 14-HTSSOP
替代型号LM2852YMXA-1.3/NOPB
型号/品牌 代替类型 替代型号对比

LM2852YMXA-1.3/NOPB

TI 德州仪器

当前型号

当前型号

LM2852YMXA-1.3

德州仪器

完全替代

LM2852YMXA-1.3/NOPB和LM2852YMXA-1.3的区别

LM2852YMXAX-1.3/NOPB

德州仪器

类似代替

LM2852YMXA-1.3/NOPB和LM2852YMXAX-1.3/NOPB的区别
