SIMPLE SWITCHER® 降压调节器,LM2267x 和 LM22680 系列宽输入电压范围:4.5V 至 42 V 内部补偿电压模式控制,用于小型材料清单计数 使用低 ESR 陶瓷电容器实现稳定 500kHz 的切换频率,在 200kHz 和 1MHz 之间可调 精密启动引脚 集成升压二极管 集成软启动 完全 WEBENCH® 设计启用 ### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
SIMPLE SWITCHER® 降压调节器,LM2267x 和 LM22680 系列
宽输入电压范围:4.5V 至 42 V
内部补偿电压模式控制,用于小型材料清单计数
使用低 ESR 陶瓷电容器实现稳定
500kHz 的切换频率,在 200kHz 和 1MHz 之间可调
精密启动引脚
集成升压二极管
集成软启动
完全 WEBENCH® 设计启用
### 直流/直流开关调节器,Texas Instruments
用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
得捷:
IC REG BUCK ADJ 3A TO263-7
立创商城:
LM22673TJE-ADJ/NOPB
德州仪器TI:
SIMPLE SWITCHER® 4.5V to 42V, 3A Step-Down Voltage Reg. with Adjustable Soft-Start and Current Limit
欧时:
Texas Instruments LM22673TJE-ADJ/NOPB 降压 ,反相 开关稳压器, 4.5 → 42 V输入, 3A最大输出
贸泽:
Switching Voltage Regulators 3A SD Vtg Reg
艾睿:
Adjust the voltage level of your devices with this inverting and step down LM22673TJE-ADJ/NOPB DC to DC converter from Texas Instruments. This converter&s;s single output can produce a current up to 3 A. With a small input voltage of 4.5 V and a max of 42 V, this will supply sufficient power to your circuit. With an adjustable output that has a voltage of 1.285Min V, this is power management at its best. This converter is 90min % efficient. It has a switching frequency of 500Typ kHz. This product will be shipped in tape and reel packaging so that components can be mounted effectively. This converter has an operating temperature range of -40 °C to 125 °C.
安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 42V 7-Pin Thin TO-263 EP T/R
Chip1Stop:
Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin7+Tab TO-263 T/R
Verical:
Conv DC-DC 4.5V to 42V Inv/Step Down Single-Out 1.285V 3A 8-Pin7+Tab TO-263 T/R
DeviceMart:
IC REG BUCK ADJ 3A TO263-7
Win Source:
Buck Switching Regulator IC Positive Adjustable 1.285V 1 Output 3A TO-263-7 Thin
频率 500 kHz
输出接口数 1
输出电压 1.285 V
输出电流 3 A
静态电流 3.40 mA
调节输出数 1
开关频率 500 kHz
拓扑结构 Buck
开关电流 4.2 A
输入电压Max 42 V
输入电压Min 4.5 V
输出电压Max 37 V
输出电压Min 1.285 V
输出电流Max 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5 V
电源电压Min 4.5 V
输入电压 4.5V ~ 42V
安装方式 Surface Mount
引脚数 7

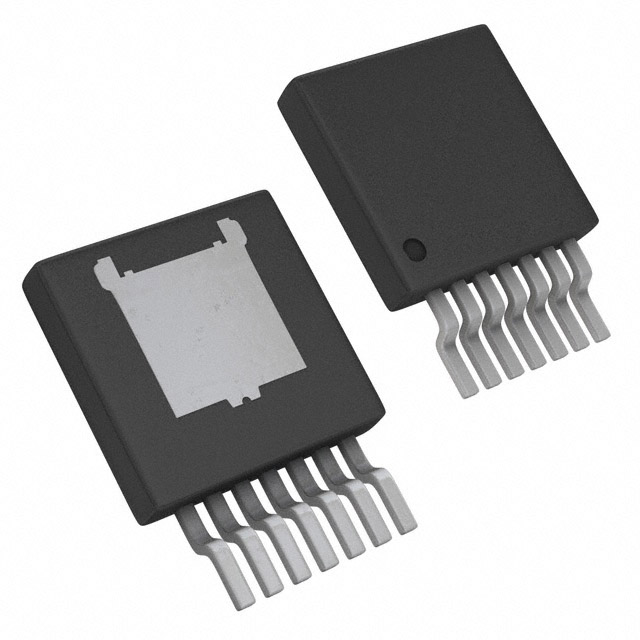

封装 TO-263-7
长度 10.16 mm
宽度 9.85 mm
高度 2 mm
封装 TO-263-7
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM22673TJE-ADJ/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM22673TJ-ADJ/NOPB 德州仪器 | 完全替代 | LM22673TJE-ADJ/NOPB和LM22673TJ-ADJ/NOPB的区别 |
