LM2598SX-ADJ参数规格_中文资料_数据手册PDF

LM2598SX-ADJ概述

Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 1.2V to 37V 1A 8Pin7+Tab TO-263 T/R

Buck Switching Regulator IC Positive Adjustable 1.2V 1 Output 1A TO-263-8, D²Pak 7 Leads + Tab, TO-263CA

得捷:
IC REG BUCK ADJ 1A TO263-7

贸泽:
Switching Voltage Regulators

艾睿:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 8-Pin7+Tab TO-263 T/R

安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 40V 8-Pin7+Tab TO-263 T/R

LM2598SX-ADJ中文资料参数规格

技术参数

输出接口数 1

输出电压 1.2V ~ 37V

输出电流 1 A

调节输出数 1

开关频率 173 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 4.5 V

输出电压Max 37 V

输出电压Min 1.2 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 TO-263-8

外形尺寸

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

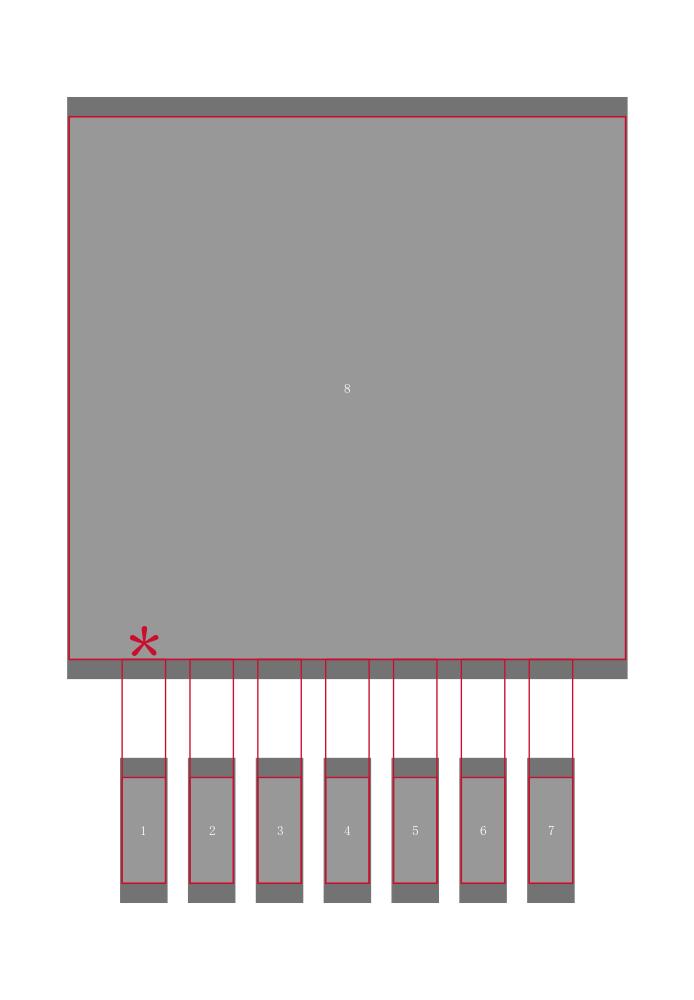

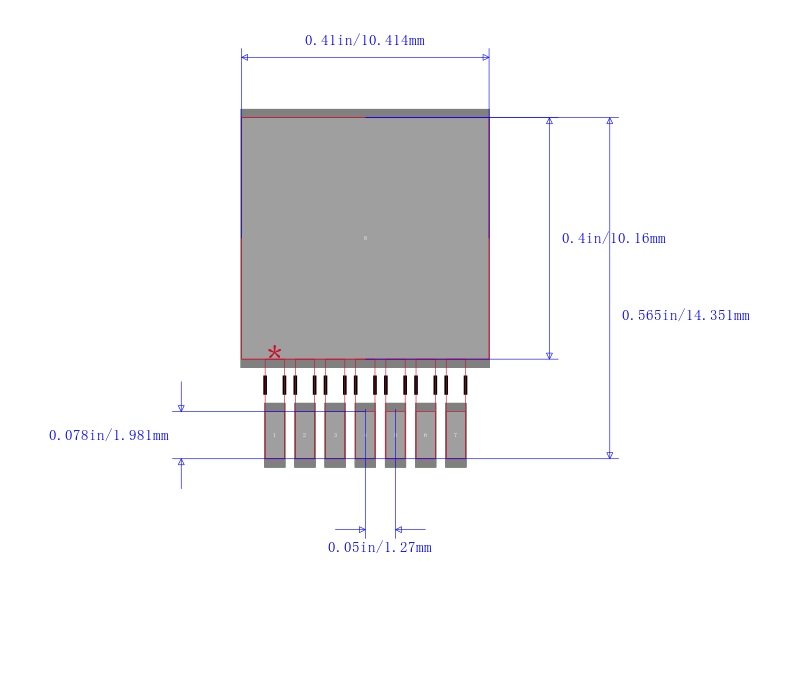

LM2598SX-ADJ引脚图与封装图

在线购买LM2598SX-ADJ

型号： LM2598SX-ADJ

描述：Conv DC-DC 4.5V to 40V Inv/Step Down Single-Out 1.2V to 37V 1A 8Pin7+Tab TO-263 T/R

替代型号LM2598SX-ADJ
