LT3800EFE#PBF

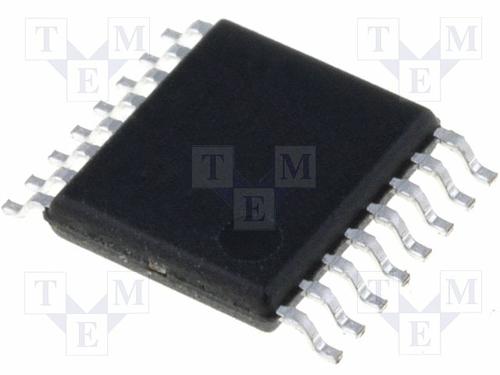

LT3800EFE#PBF图片1
LT3800EFE#PBF图片2
LT3800EFE#PBF图片3
LT3800EFE#PBF图片4
LT3800EFE#PBF图片5
LT3800EFE#PBF图片6
LT3800EFE#PBF图片7
LT3800EFE#PBF图片8
LT3800EFE#PBF图片9
LT3800EFE#PBF图片10
LT3800EFE#PBF图片11
LT3800EFE#PBF图片12
LT3800EFE#PBF图片13
LT3800EFE#PBF图片14
LT3800EFE#PBF图片15
LT3800EFE#PBF概述

LINEAR TECHNOLOGY  LT3800EFE#PBF  直流/直流控制器, 电流模式, 4V至60V, 1路输出, 同步降压, 220kHz, TSSOP-16

降压(Buck)稳压器,高输入电压,


欧时:
Linear Technology LT3800EFE#PBF 高电压直流-直流转换器, 降压, 4 → 60 V输入, 0.22 MHz, 16引脚


e络盟:
直流/直流控制器, 电流模式, 4V至60V, 1路输出, 同步降压, 220kHz, TSSOP-16


艾睿:
Conv DC-DC 4V to 60V Synchronous Step Down Single-Out 36V 15A Automotive 16-Pin TSSOP EP Tube


Jameco:
Con Volt DC-DC Single Output Step Down 16-Pin TSSOP EP


Chip1Stop:
Conv DC-DC 4V to 60V Synchronous Step Down Single-Out 36V 15A Automotive 16-Pin TSSOP EP


TME:
PMIC; DC/DC converter; Uin:4÷60V; Uout:1.23÷36V; TSSOP16; buck


Newark:
# LINEAR TECHNOLOGY  LT3800EFE#PBF  DC/DC Controller, Current Mode, 4V to 60V, 1 Output, Synchronous Buck, 220kHz, TSSOP-16


DeviceMart:
IC REG CTRLR BUCK INV 16-TSSOP


Win Source:
Buck Regulator Positive or Negative Output Step-Down DC-DC Controller IC 16-TSSOP-EP


LT3800EFE#PBF中文资料参数规格
技术参数

频率 200 kHz

电源电压DC 4.00V min

输出接口数 1

输出电压 1.231V ~ 36V

输出电流 15 A

针脚数 16

开关频率 220 kHz

输入电压Max 60 V

输入电压Min 4 V

输出电压Max 36 V

输出电流Max 15 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 4 V

电源电压Max 60 V

电源电压Min 4 V

输入电压 4V ~ 60V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 0.95 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 电源管理, 航空电子, Avionics, Power Management, 通信与网络, Communications & Networking, Automotive, 自动化与过程控制, Automation & Process Control, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

LT3800EFE#PBF引脚图与封装图

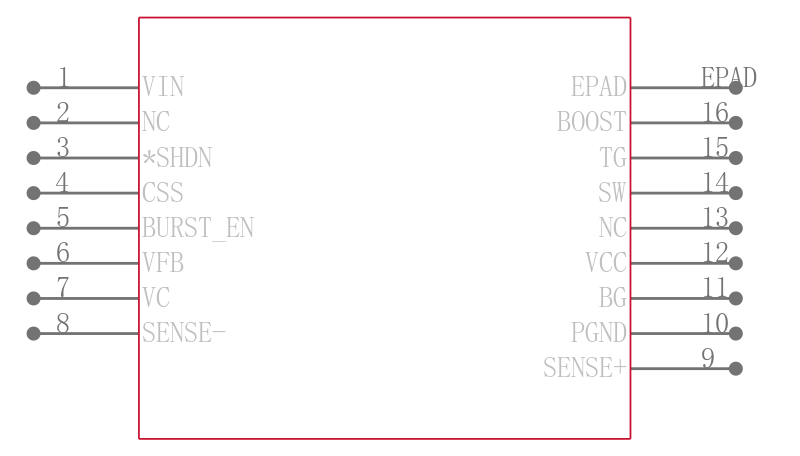

LT3800EFE#PBF引脚图
LT3800EFE#PBF封装图

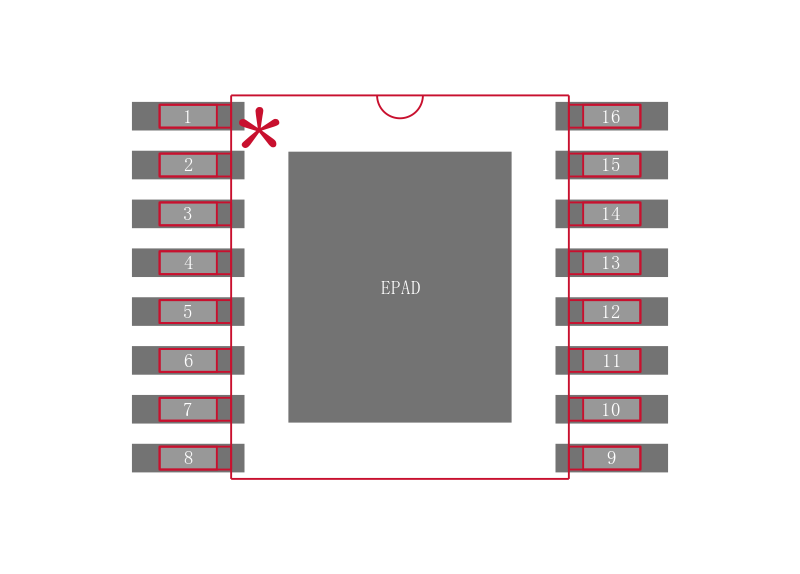

LT3800EFE#PBF封装焊盘图
在线购买LT3800EFE#PBF
型号: LT3800EFE#PBF
制造商: Linear Technology 凌力尔特
描述:LINEAR TECHNOLOGY  LT3800EFE#PBF  直流/直流控制器, 电流模式, 4V至60V, 1路输出, 同步降压, 220kHz, TSSOP-16
替代型号LT3800EFE#PBF
型号/品牌 代替类型 替代型号对比

LT3800EFE#PBF

Linear Technology 凌力尔特

当前型号

当前型号

LT3800EFE#TRPBF

凌力尔特

类似代替

LT3800EFE#PBF和LT3800EFE#TRPBF的区别

LT3800EFE

凌力尔特

功能相似

LT3800EFE#PBF和LT3800EFE的区别
