LM2676SDX-ADJ参数规格_中文资料_数据手册PDF

LM2676SDX-ADJ概述

LM2676 SIMPLE SWITCHER高效率3A降压型稳压器 LM2676 SIMPLE SWITCHER High Efficiency 3A Step-Down Voltage Regulator

降压开关稳压器 IC 正可调式 1.2V 1 输出 3A 14-VDFN 裸露焊盘

得捷:
IC REG BUCK ADJUSTABLE 3A 14VSON

贸泽:
Switching Voltage Regulators R 926-LM2676SDXADJNOPB

艾睿:
Conv DC-DC 8V to 40V Step Down Single-Out 1.2V to 37V 3A 14-Pin VSON EP T/R

安富利:
Conv DC-DC Single Step Down 8V to 40V 14-Pin LLP EP T/R

Verical:
Conv DC-DC 8V to 40V Step Down Single-Out 1.23V to 37V 3A 14-Pin VSON EP T/R

LM2676SDX-ADJ中文资料参数规格

技术参数

输出接口数 1

输出电压 1.2V ~ 37V

输出电流 3 A

静态电流 4.20 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

输出电压Max 37 V

输出电压Min 1.2 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 40 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 VSON-14

外形尺寸

封装 VSON-14

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

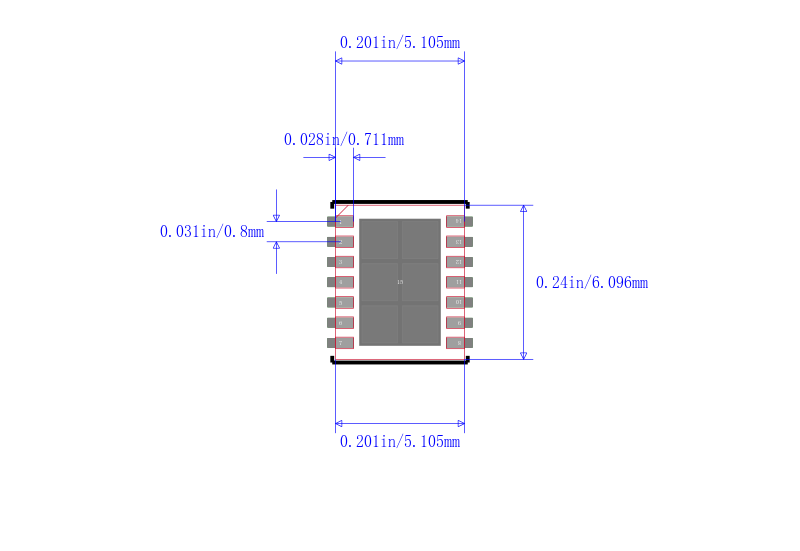

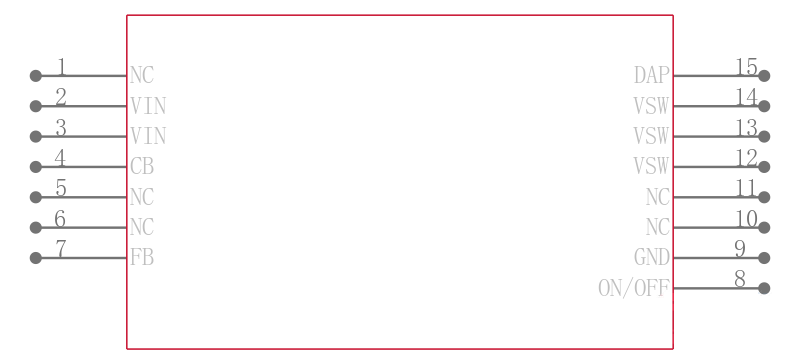

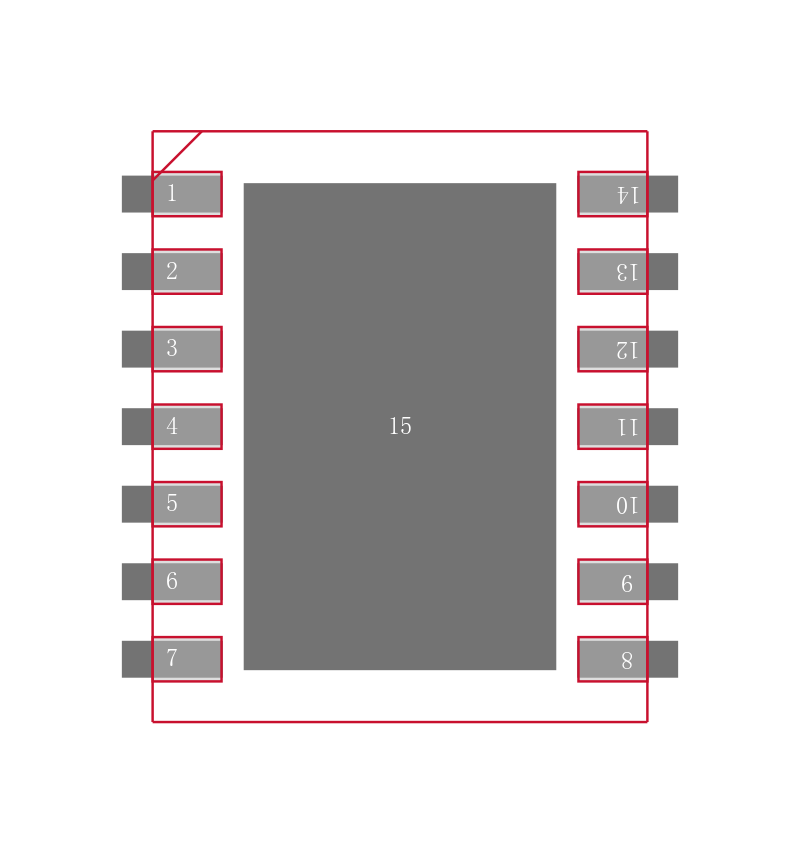

LM2676SDX-ADJ引脚图与封装图

在线购买LM2676SDX-ADJ

型号： LM2676SDX-ADJ

描述：LM2676 SIMPLE SWITCHER高效率3A降压型稳压器 LM2676 SIMPLE SWITCHER High Efficiency 3A Step-Down Voltage Regulator

替代型号LM2676SDX-ADJ
