TEXAS INSTRUMENTS LM2575HVS-ADJ 直流-直流开关降压逐步递减稳压器, 可调, 4V-60V输入, 1.23V-57V输出, 1A输出, TO-263-5
是一款SIMPLESWITCHER®降压稳压器, 具有降压开关稳压器的所有功能, 可驱动1A负载, 提供出色的线路和负载调节。该稳压器可选择可调节版本, 仅需少量外部组件。该稳压器易于使用, 带有内部频率补偿和固定频率振荡器。LM2574 系列可替代常见的三端子线性稳压器。该器件不需要大尺寸散热器, 在许多情况下甚至不需安装散热器。多家制造商提供标准系列电感器, 可配合该器件使用。极大地简化了开关电源的设计。输出开关具有逐周期电流限制, 以及过热关断功能, 在故障情况下提供全面保护。
- .
- 只需要4个外部组件
- .
- TTL关断功能, 低功耗待机模式
- .
- 高效率
- .
- 使用常见的标准电感
- .
- 过热关断和电流限制保护
- .
- P+产品增强测试
频率 52.0 kHz
电源电压DC 60.0V max
额定电流 1.00 A
输出接口数 1
输出电压 1.23V ~ 57V
输出电流 1 A
针脚数 5
静态电流 10.0 mA
调节输出数 1
开关频率 52 kHz
拓扑结构 Buck
输入电压Max 60 V
输入电压Min 4 V
输出电压Max 57 V
输出电压Min 1.23 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4 V
输入电压 4 V
安装方式 Surface Mount
引脚数 5

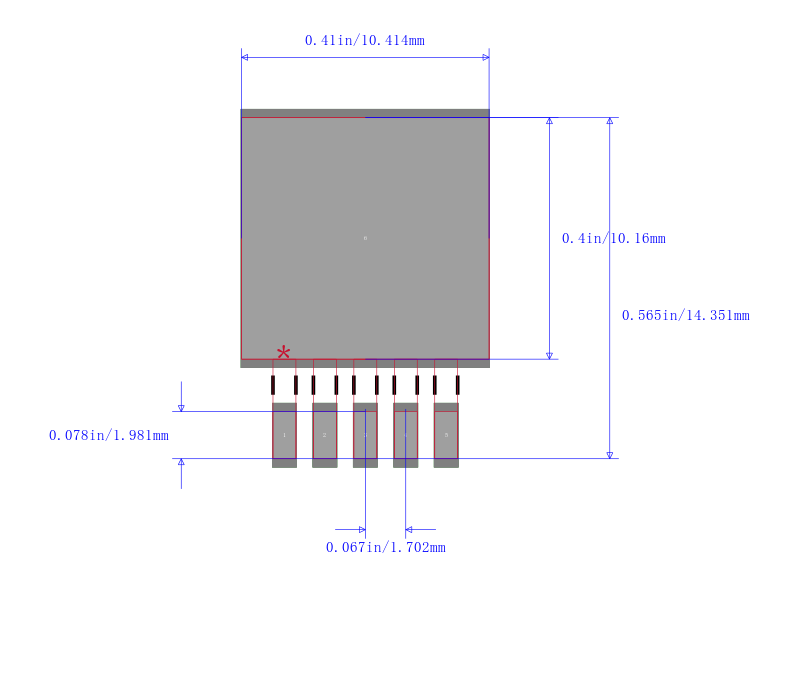

封装 TO-263-5
封装 TO-263-5
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM2575HVS-ADJ TI 德州仪器 | 当前型号 | 当前型号 |
LM2575HVS-ADJ/NOPB 德州仪器 | 类似代替 | LM2575HVS-ADJ和LM2575HVS-ADJ/NOPB的区别 |
LM2575HVSX-ADJ/NOPB 德州仪器 | 类似代替 | LM2575HVS-ADJ和LM2575HVSX-ADJ/NOPB的区别 |
LM2575SX-ADJ/NOPB 德州仪器 | 功能相似 | LM2575HVS-ADJ和LM2575SX-ADJ/NOPB的区别 |
