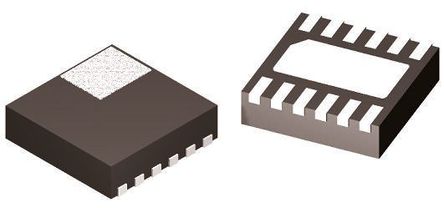

LINEAR TECHNOLOGY LT3682EDD#PBF 直流-直流开关降压逐步递减稳压器, 可调, 3.6V-36V输入, 800mV-20V输出, 1A输出, DFN-12
降压(Buck)稳压器,微功耗降压稳压器,
**Linear Technology** 提供一系列微功耗单片步降降压转换器,这些转换器旨在用于需要在低负载下增加效率的应用。 这些设备在突发模式下产生低待机静态电流。 它们可用于高电压电源转换、电池供电、汽车、分布式供电和工业电源系统之类的应用。
### 开关电压调节器,Linear Technology
**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。
该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
频率 2.2 MHz
输出接口数 1
输出电压 0.8V ~ 20V
输出电流 1 A
针脚数 12
开关频率 2.2 MHz
输入电压Max 36 V
输入电压Min 3.6 V
输出电压Max 20 V
输出电压Min 0.8 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 3.6 V
电源电压Min 3.6 V
输入电压 3.6 V
安装方式 Surface Mount
引脚数 12
封装 DFN-12
长度 3 mm
宽度 3 mm
高度 0.7 mm
封装 DFN-12
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Industrial, 电源管理, 便携式器材, Automotive, Portable Devices, 工业, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LT3682EDD#PBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LT3682EDD#TRPBF 凌力尔特 | 类似代替 | LT3682EDD#PBF和LT3682EDD#TRPBF的区别 |
LTM8022IV#PBF 凌力尔特 | 功能相似 | LT3682EDD#PBF和LTM8022IV#PBF的区别 |
