LM2597HVN-5.0参数规格_中文资料_数据手册PDF

LM2597HVN-5.0概述

LM2597 / LM2597HV SIMPLE SWITCHER系列电源转换器150千赫0.5A降压型 LM2597/LM2597HV SIMPLE SWITCHER Power Converter 150 kHz 0.5A Step-Down

Buck Switching Regulator IC Positive Fixed 5V 1 Output 500mA 8-DIP 0.300", 7.62mm

得捷:
IC REG BUCK 5V 500MA 8DIP

艾睿:
Conv DC-DC Single Inv/Step Down 4.5V to 60V 8-Pin PDIP Tube

安富利:
Conv DC-DC Single Inv/Step Down 4.5V to 60V 8-Pin PDIP Rail

LM2597HVN-5.0中文资料参数规格

技术参数

输出接口数 1

输出电压 5 V

输出电流 500 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 60 V

输入电压Min 4.5 V

输出电压Min 5 V

输出电流Max 0.5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 60V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

封装 DIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

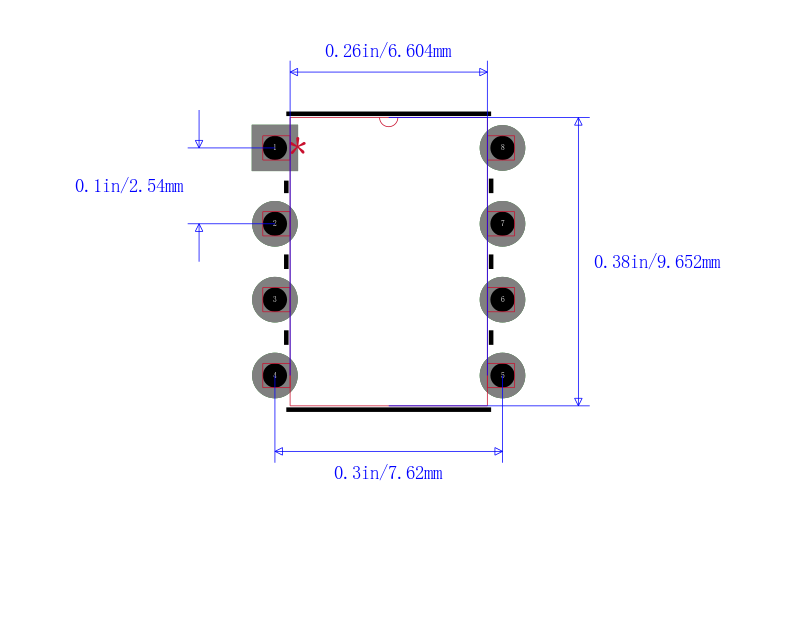

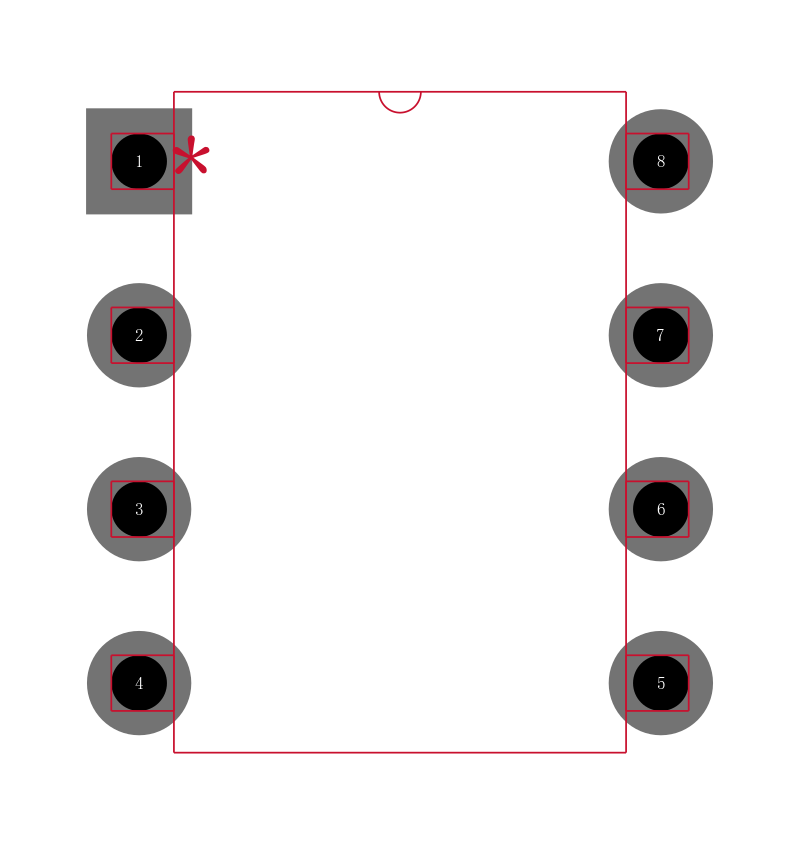

LM2597HVN-5.0引脚图与封装图

在线购买LM2597HVN-5.0

型号： LM2597HVN-5.0

描述：LM2597 / LM2597HV SIMPLE SWITCHER系列电源转换器150千赫0.5A降压型 LM2597/LM2597HV SIMPLE SWITCHER Power Converter 150 kHz 0.5A Step-Down

替代型号LM2597HVN-5.0
