LM2593HVT-ADJ/NOPB

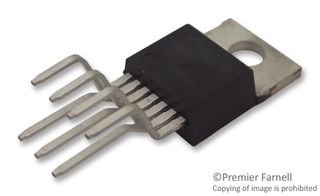

LM2593HVT-ADJ/NOPB图片1

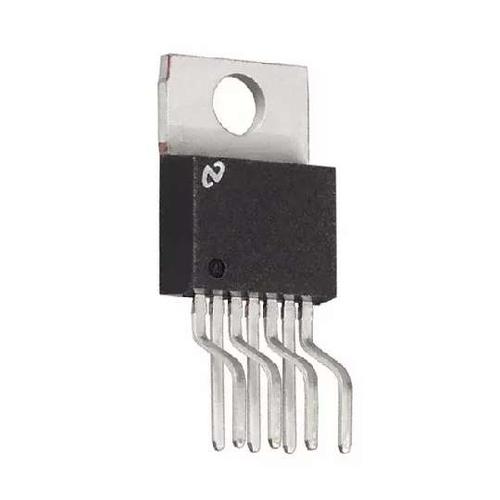

LM2593HVT-ADJ/NOPB图片2

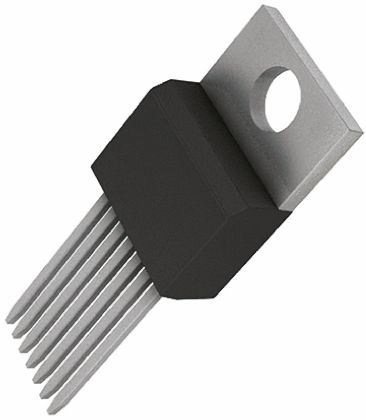

LM2593HVT-ADJ/NOPB图片3

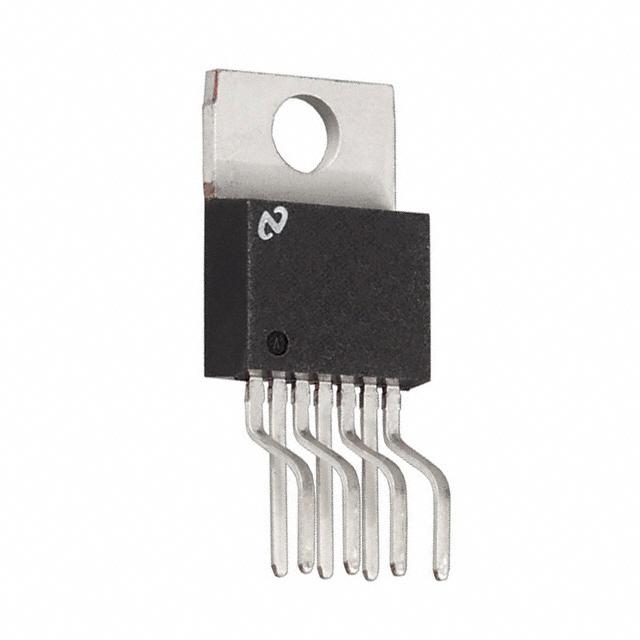

LM2593HVT-ADJ/NOPB图片4
LM2593HVT-ADJ/NOPB图片5
LM2593HVT-ADJ/NOPB图片6
LM2593HVT-ADJ/NOPB图片7
LM2593HVT-ADJ/NOPB图片8
LM2593HVT-ADJ/NOPB图片9
LM2593HVT-ADJ/NOPB概述

SIMPLE SWITCHER® 降压调节器,LM259x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。

SIMPLE SWITCHER® 降压调节器,LM259x 系列


得捷:
IC REG BUCK ADJ 2A TO220-7


立创商城:
降压型 Vin=4.5V~60V Vout=1.2V~57V 2A


德州仪器TI:
SIMPLE SWITCHER Power Converter 150 KHz 2A Step-Down Voltage Regulator with Features


欧时:
### SIMPLE SWITCHER® 降压调节器,LM259x 系列### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。


艾睿:
Conv DC-DC 4.5V to 60V Step Down Single-Out 1.2V to 57V 2A 7-Pin7+Tab TO-220 Tube


Chip1Stop:
Conv DC-DC Single Step Down 4.5V to 60V 7-Pin7+Tab TO-220 Rail


Verical:
Conv DC-DC 4.5V to 60V Step Down Single-Out 1.2V to 57V 2A 7-Pin7+Tab TO-220 Tube


Newark:
# TEXAS INSTRUMENTS  LM2593HVT-ADJ/NOPB  DC-DC Switching Step Down Regulator, Adjustable, 4.5V-60Vin, 1.2V-57Vout, 2Aout, TO-220-7


Win Source:
Buck Switching Regulator IC Positive Adjustable 1.2V 1 Output 2A TO-220-7 Formed Leads


DeviceMart:
IC REG BUCK ADJ 2A TO220-7


LM2593HVT-ADJ/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 1.2V ~ 57V

输出电流 2 A

静态电流 5.00 mA

调节输出数 1

开关频率 150 kHz

拓扑结构 Buck

输入电压Max 60 V

输入电压Min 4.5 V

输出电压Max 57 V

输出电压Min 1.2 V

输出电流Max 2 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 60V

封装参数

安装方式 Through Hole

引脚数 7

封装 TO-220-7

外形尺寸

长度 10.16 mm

宽度 4.7 mm

高度 15.49 mm

封装 TO-220-7

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

LM2593HVT-ADJ/NOPB引脚图与封装图
LM2593HVT-ADJ/NOPB引脚图
LM2593HVT-ADJ/NOPB封装图
LM2593HVT-ADJ/NOPB封装焊盘图
在线购买LM2593HVT-ADJ/NOPB
型号: LM2593HVT-ADJ/NOPB
制造商: TI 德州仪器
描述:SIMPLE SWITCHER® 降压调节器,LM259x 系列 ### 直流/直流开关调节器,Texas Instruments 用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
替代型号LM2593HVT-ADJ/NOPB
型号/品牌 代替类型 替代型号对比

LM2593HVT-ADJ/NOPB

TI 德州仪器

当前型号

当前型号

LM2593HVT-ADJ

德州仪器

完全替代

LM2593HVT-ADJ/NOPB和LM2593HVT-ADJ的区别
