LINEAR TECHNOLOGY LT3684IDD#PBF 直流-直流开关降压逐步递减稳压器, 可调, 3.6V-36V输入, 1.265V-20V输出, 2A输出, DFN-10
降压(Buck)稳压器,内部电源开关,
**Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。
### 开关电压调节器,Linear Technology
**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。
该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
欧时:
Linear Technology LT3684IDD#PBF 降压 开关调节器, 3.6 → 34 V输入, 2A最大输出
贸泽:
开关稳压器 36V/2A Buck non BurstMode LT3481
e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 3.6V-36V输入, 1.265V-20V输出, 2A输出, DFN-10
艾睿:
Conv DC-DC 3V to 36V Step Down Single-Out 1.265V to 20V 2A Automotive 10-Pin DFN EP Tube
DeviceMart:
IC REG BUCK ADJ 2A 10DFN
频率 2.8 MHz
电源电压DC 34.0V max
输出接口数 1
输出电压 1.265V ~ 20V
输出电流 2 A
针脚数 10
静态电流 1.2 mA
开关频率 2.8 MHz
输入电压Max 36 V
输入电压Min 3.6 V
输出电压Max 20 V
输出电压Min 1.265 V
输出电流Max 2 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Min 3.6 V
输入电压 3.6V ~ 36V
安装方式 Surface Mount
引脚数 10

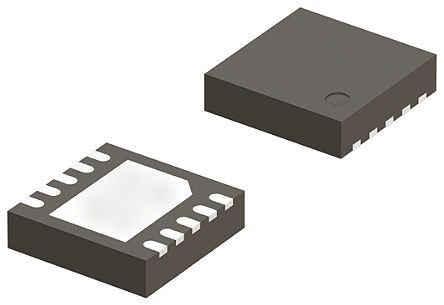

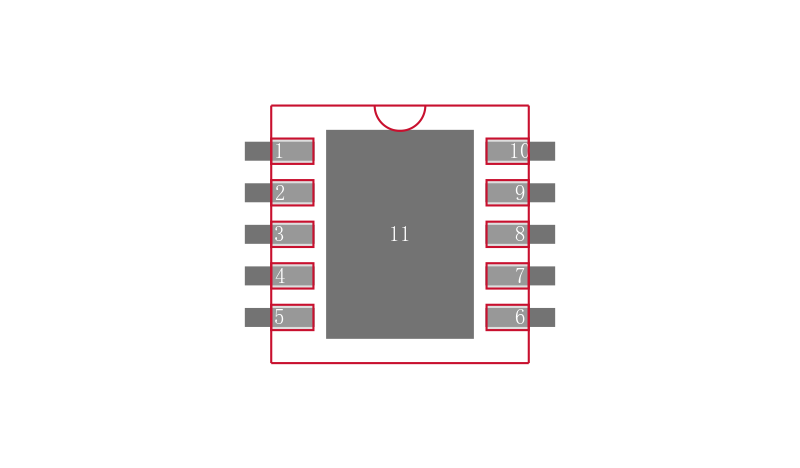

封装 DFN-10
长度 3 mm
宽度 3 mm
高度 0.7 mm
封装 DFN-10
工作温度 -40℃ ~ 125℃
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Industrial, 电源管理, 便携式器材, Automotive, Portable Devices, 工业, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LT3684IDD#PBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LT3684EDD#PBF 凌力尔特 | 类似代替 | LT3684IDD#PBF和LT3684EDD#PBF的区别 |
LT3684IDD#TRPBF 凌力尔特 | 功能相似 | LT3684IDD#PBF和LT3684IDD#TRPBF的区别 |
ISL854102DEMO1Z 瑞萨电子 | 功能相似 | LT3684IDD#PBF和ISL854102DEMO1Z的区别 |
