LT1764AEQ-3.3#PBF参数规格_中文资料_数据手册PDF

LT1764AEQ-3.3#PBF概述

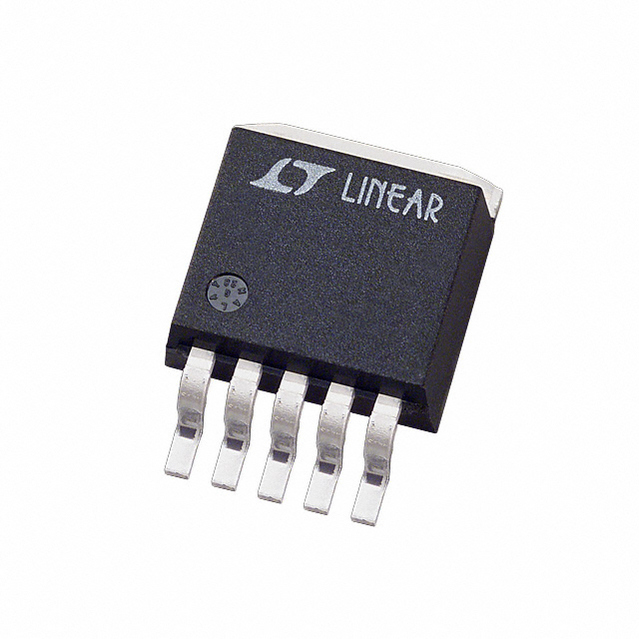

LINEAR TECHNOLOGY LT1764AEQ-3.3#PBF 固定电压稳压器, LDO, 2.7V至20V, 340mV压差, 3.3V输出, 3A输出, TO-263-5

是一款低压差稳压器, 针对快速瞬态响应进行了优化. 该器件能够提供3A的输出电流, 其压差为340mV. 运行静态电流为1mA, 关断时降至<1µA. 静态电流得到很好的控制, 相对于压差并不会上升. 除快速瞬态响应外, LT1764A还具有非常低的输出电压噪声, 因此非常适合敏感的射频源应用. 输出电压范围从1.21V到20V. LT1764A可使用低至10µF输出电容保持稳定. 内部保护电路包括反向电池保护, 限流, 热限制与反向电流保护.

.: 针对快速瞬态响应进行了优化

.: 340mV压降

.: 40µVRMS 10Hz至100kHz低噪声

.: 1mA静态电流

.: 不需要保护二极管

.: 受控静态电流

.: 关断模式, <1µA静态电流

.: 使用10µF输出电容稳定

.: 使用陶瓷电容器稳定

.: 反向电池保护

.: 无反向电流

.: 过热限制

LT1764AEQ-3.3#PBF中文资料参数规格

技术参数

输出接口数 1

输入电压DC 20.0V max

输出电压 3.3 V

输出电流 3 A

供电电流 1.5mA ~ 200mA

针脚数 5

静态电流 1 mA

跌落电压 340 mV

输入电压Max 20 V

输入电压Min 2.7 V

输出电压Min 3.3 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 ≤20 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TO-263-6

外形尺寸

高度 4.57 mm

封装 TO-263-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册
