LM2677SX-3.3参数规格_中文资料_数据手册PDF

LM2677SX-3.3概述

Conv DC-DC 8V to 40V Step Down Single-Out 3.3V 5A 8Pin7+Tab TO-263 T/R

Buck Switching Regulator IC Positive Fixed 3.3V 1 Output 5A TO-263-8, D²Pak 7 Leads + Tab, TO-263CA

得捷:
IC REG BUCK 3.3V 5A TO263-7

艾睿:
Conv DC-DC 8V to 40V Step Down Single-Out 3.3V 5A 8-Pin7+Tab TO-263 T/R

安富利:
Conv DC-DC Single Step Down 8V to 40V 8-Pin7+Tab TO-263 T/R

LM2677SX-3.3中文资料参数规格

技术参数

输出接口数 1

输出电压 3.30 V

输出电流 5 A

静态电流 4.20 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

输出电压Min 3.3 V

封装参数

安装方式 Surface Mount

引脚数 7

封装 TO-263-8

外形尺寸

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

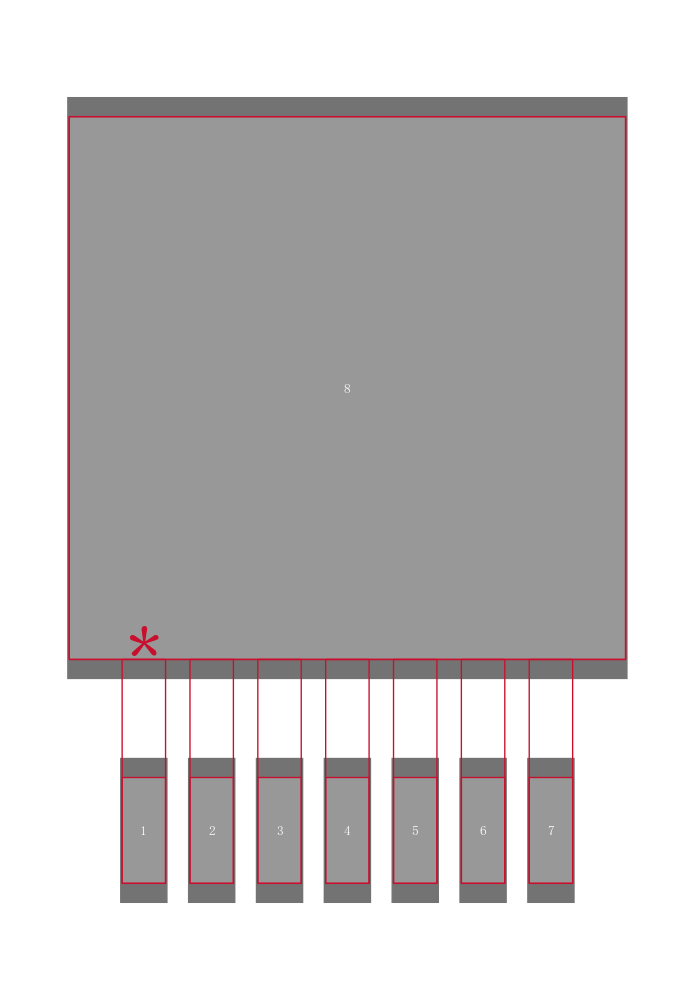

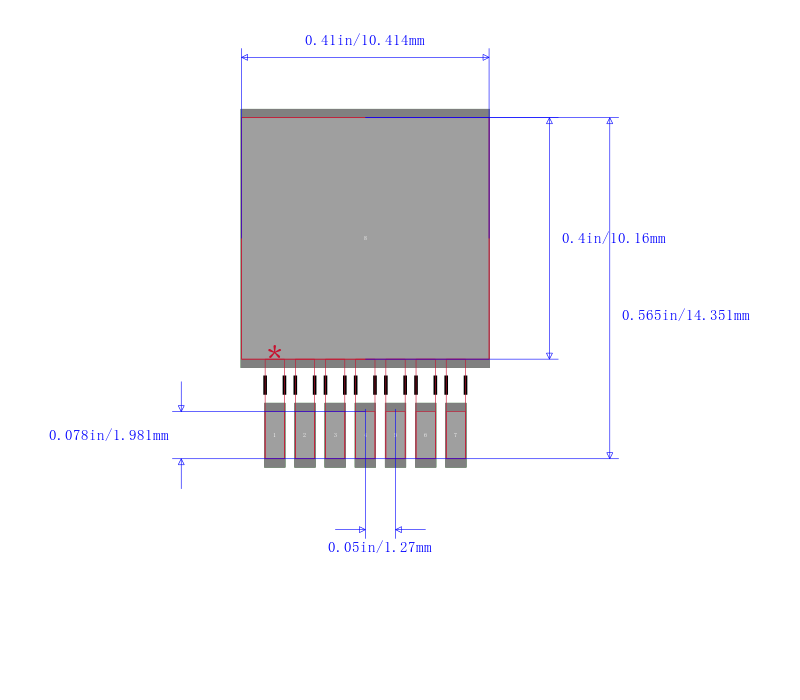

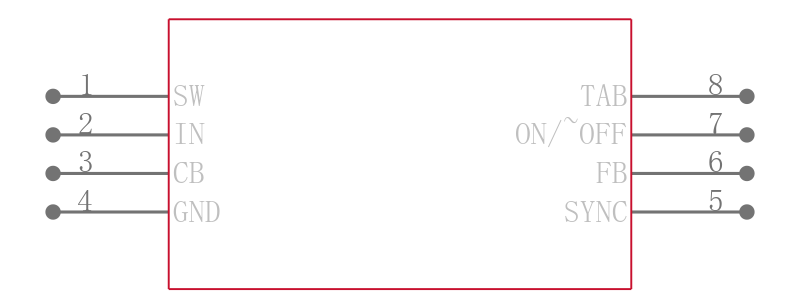

LM2677SX-3.3引脚图与封装图

在线购买LM2677SX-3.3

型号： LM2677SX-3.3

描述：Conv DC-DC 8V to 40V Step Down Single-Out 3.3V 5A 8Pin7+Tab TO-263 T/R

替代型号LM2677SX-3.3
