LM2677SX-ADJ参数规格_中文资料_数据手册PDF

LM2677SX-ADJ概述

LM2677 SIMPLE SWITCHERÂ®高效5A降压型稳压器 LM2677 SIMPLE SWITCHERÂ® High Efficiency 5A Step-Down Voltage Regulator

降压开关稳压器 IC 正可调式 1.21V 1 输出 5A TO-263-8，D²Pak（7 引线+接片），TO-263CA

得捷:
IC REG BUCK ADJ 5A TO263-7

艾睿:
Conv DC-DC Single Step Down 8V to 40V 8-Pin7+Tab TO-263 T/R

安富利:
Conv DC-DC Single Step Down 8V to 40V 8-Pin7+Tab TO-263 T/R

LM2677SX-ADJ中文资料参数规格

技术参数

输出接口数 1

输出电压 1.2V ~ 37V

输出电流 5 A

静态电流 4.20 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

输出电压Max 37 V

输出电压Min 1.21 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 8V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TO-263-8

外形尺寸

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

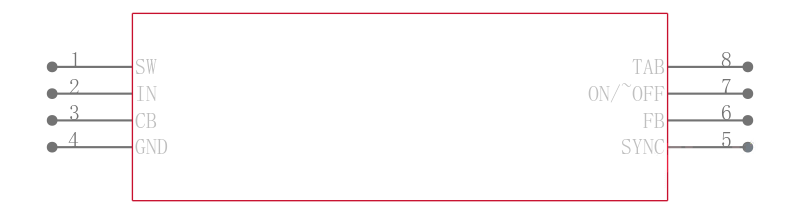

LM2677SX-ADJ引脚图与封装图

在线购买LM2677SX-ADJ

型号： LM2677SX-ADJ

描述：LM2677 SIMPLE SWITCHERÂ®高效5A降压型稳压器 LM2677 SIMPLE SWITCHERÂ® High Efficiency 5A Step-Down Voltage Regulator

替代型号LM2677SX-ADJ
