LT1766EFE-5#PBF

LT1766EFE-5#PBF图片1
LT1766EFE-5#PBF图片2
LT1766EFE-5#PBF图片3
LT1766EFE-5#PBF图片4
LT1766EFE-5#PBF图片5
LT1766EFE-5#PBF图片6
LT1766EFE-5#PBF图片7
LT1766EFE-5#PBF图片8
LT1766EFE-5#PBF图片9
LT1766EFE-5#PBF图片10
LT1766EFE-5#PBF图片11
LT1766EFE-5#PBF图片12
LT1766EFE-5#PBF图片13
LT1766EFE-5#PBF图片14
LT1766EFE-5#PBF概述

Linear Technology**Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。### 开关电压调节器,Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。

降压(Buck)稳压器,内部电源开关,

**Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。


欧时:
Linear Technology LT1766EFE-5#PBF 降压 开关调节器, 5.5 → 60 V输入, 1.5A最大输出


e络盟:
降压开关稳压器, 固定, 5.5V-60V输入, 5V和1.5A输出, TSSOP-16


艾睿:
LT1766 - 5.5V to 60V 1.5A, 200kHz Step-Down Switching Regulator


Jameco:
IC,LT1766EFE-5#PBF,5.5V TO 60V 1.5A, 200KHZ STEP-DOWN SWITCH


Chip1Stop:
Conv DC-DC Single Step Down 5.5V to 60V 16-Pin TSSOP EP


Newark:
# LINEAR TECHNOLOGY  LT1766EFE-5#PBF  Buck Step Down Switching Regulator, Fixed, 5.5V-60V In, 5V And 1.5A Out, TSSOP-16


DeviceMart:
IC REG BUCK 5V 1.5A 16TSSOP


Win Source:
Buck, SEPIC Switching Regulator IC Positive Fixed 5V 1 Output 1.5A 16-TSSOP 0.173", 4.40mm Width Exposed Pad


LT1766EFE-5#PBF中文资料参数规格
技术参数

频率 216 kHz

输出接口数 1

输出电压 5 V

输出电流 1.5 A

针脚数 16

开关频率 200 kHz

拓扑结构 Buck

输入电压Max 60 V

输入电压Min 5.5 V

输出电压Max 5 V

输出电压Min 5 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

电源电压 5.5 V

电源电压Max 60 V

电源电压Min 5.5 V

输入电压 5.5V ~ 60V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 0.95 mm

封装 TSSOP-16

物理参数

工作温度 0℃ ~ 125℃ TJ

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Power Management, Industrial, 电源管理, 便携式器材, Automotive, Portable Devices, 工业, 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

LT1766EFE-5#PBF引脚图与封装图

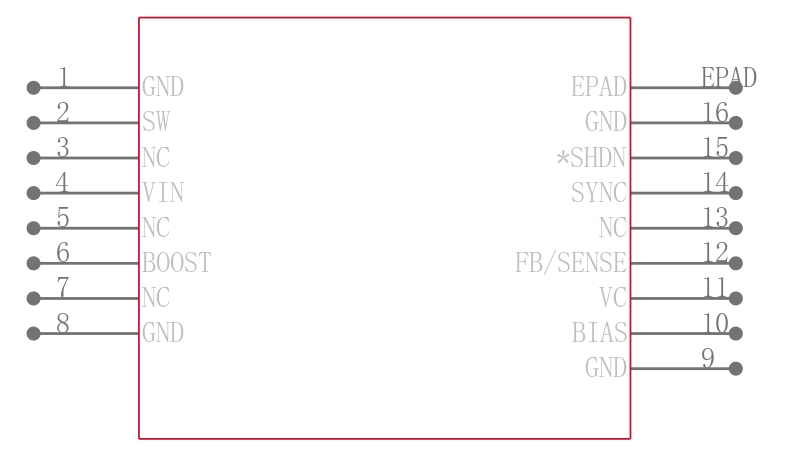

LT1766EFE-5#PBF引脚图
LT1766EFE-5#PBF封装图

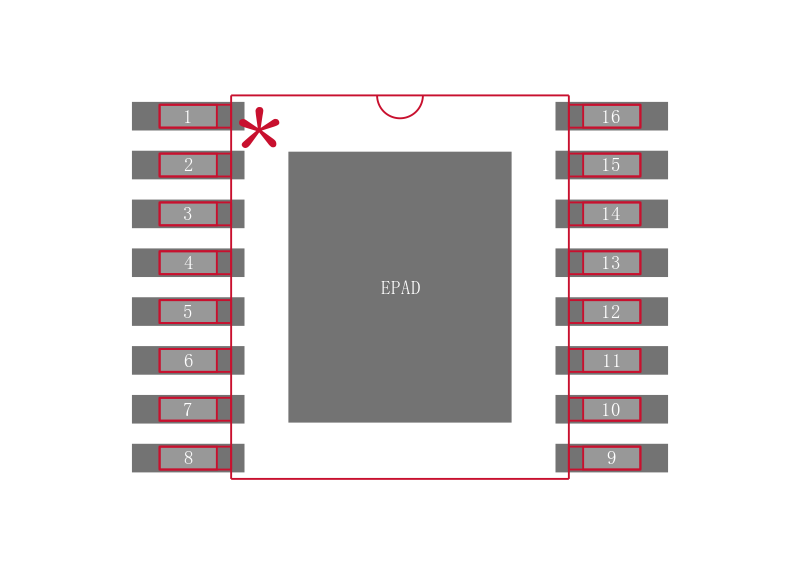

LT1766EFE-5#PBF封装焊盘图
在线购买LT1766EFE-5#PBF
型号: LT1766EFE-5#PBF
制造商: Linear Technology 凌力尔特
描述:Linear Technology **Linear Technology** 提供一系列的步降(降压)切换调节器,带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。 ### 开关电压调节器,Linear Technology **Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。
替代型号LT1766EFE-5#PBF
型号/品牌 代替类型 替代型号对比

LT1766EFE-5#PBF

Linear Technology 凌力尔特

当前型号

当前型号

LT1766EFE-5

凌力尔特

完全替代

LT1766EFE-5#PBF和LT1766EFE-5的区别

LT1766IFE-5#TRPBF

凌力尔特

类似代替

LT1766EFE-5#PBF和LT1766IFE-5#TRPBF的区别

LT1766EFE-5#TRPBF

凌力尔特

类似代替

LT1766EFE-5#PBF和LT1766EFE-5#TRPBF的区别
