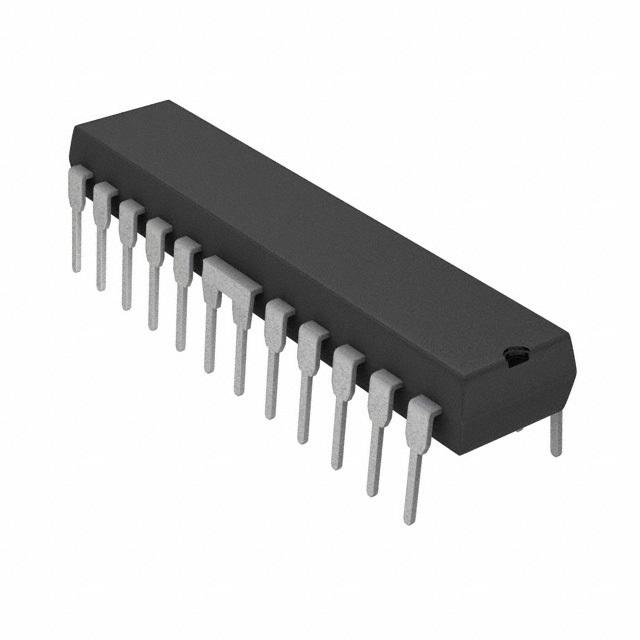

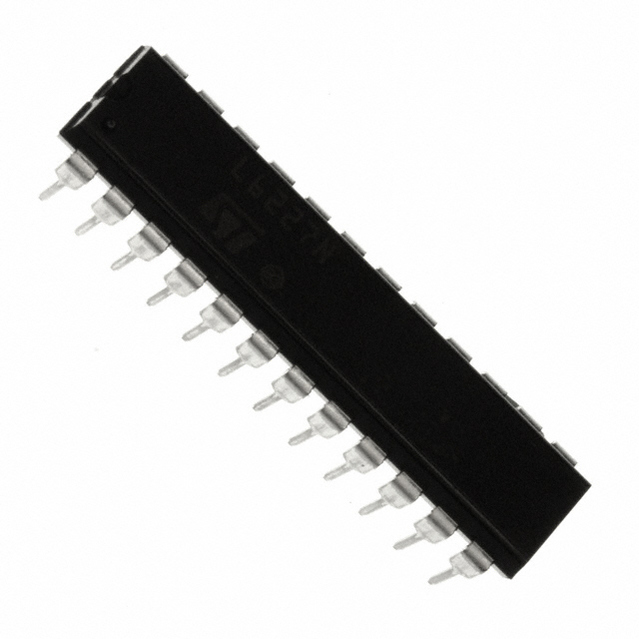

L6227N

L6227N图片1
L6227N图片2
L6227N图片3
L6227N图片4
L6227N图片5
L6227N图片6
L6227N图片7
L6227N图片8
L6227N图片9
L6227N图片10
L6227N图片11
L6227N图片12
L6227N概述

STMicroelectronics### 电动机控制器和驱动器,STMicroelectronics

有刷直流电动机驱动器,STMicroelectronics


得捷:
IC MTR DRVR BIPLR 8-52V 24PWRDIP


欧时:
STMicroelectronics 电机驱动器 IC L6227N, 用于刷式直流, 1.4A, 8 → 52 V


贸泽:
Motor / Motion / Ignition Controllers & Drivers Dual Full Bridge


艾睿:
Full Bridge Motor Driver 48V 24-Pin Power PDIP Tube


安富利:
DMOS Full Bridge PWM Motor Driver 48V 24-Pin Power PDIP Tube


富昌:
PDIP 24 .3 CU .25


Chip1Stop:
DMOS Full Bridge PWM Motor Driver 48V 24-Pin Power PDIP Tube


Verical:
Full Bridge Motor Driver 48V 24-Pin Power PDIP Tube


DeviceMart:
IC DRIVER FULL BRIDGE DUAL 24DIP


L6227N中文资料参数规格
技术参数

电源电压DC 52.0V max

输出接口数 4

输出电压 52.0 V

输出电流 1.4 A

供电电流 1.4 A

上升时间 250 ns

下降时间 250 ns

工作温度Max 150 ℃

工作温度Min -40 ℃

电源电压 8V ~ 52V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.75 mm

宽度 6.6 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 -25℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

L6227N引脚图与封装图

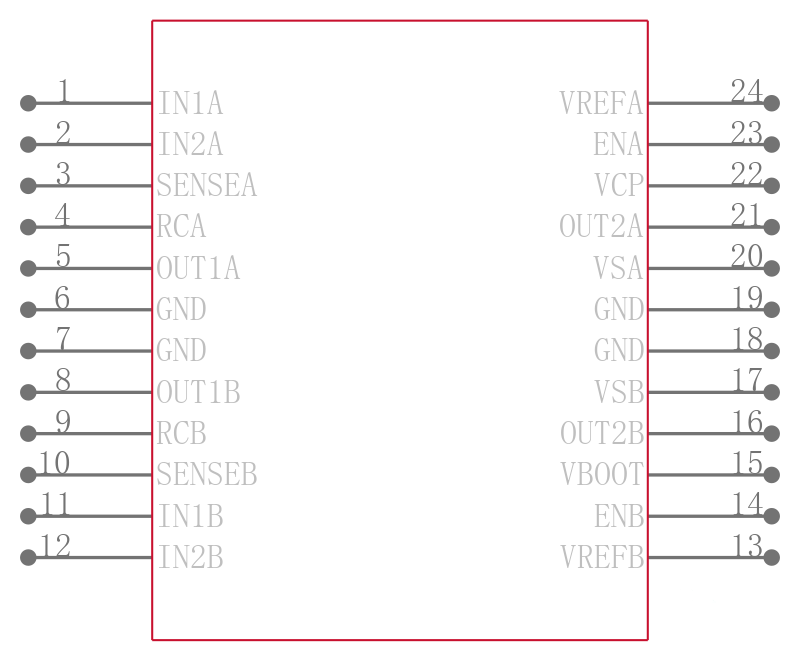

L6227N引脚图
L6227N封装图
L6227N封装焊盘图
在线购买L6227N
型号: L6227N
描述:STMicroelectronics ### 电动机控制器和驱动器,STMicroelectronics
替代型号L6227N
型号/品牌 代替类型 替代型号对比

L6227N

ST Microelectronics 意法半导体

当前型号

当前型号

L6227DTR

意法半导体

功能相似

L6227N和L6227DTR的区别

L6227D

意法半导体

功能相似

L6227N和L6227D的区别
