LM2577SX-ADJ概述

SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

升压，反激，正激转换器开关稳压器 IC 正或负可调式 1.23V 1 输出 3A（开关） TO-263-6，D²Pak（5 引线 + 接片），TO-263BA

得捷:
IC REG MULT CONFG ADJ 3A TO263

贸泽:
Switching Voltage Regulators R 926-LM2577SXADJNOPB

艾睿:
Conv DC-DC Single Step Up 3.5V to 40V 6-Pin5+Tab TO-263 T/R

安富利:
Conv DC-DC Single Step Up 3.5V to 40V 6-Pin5+Tab TO-263 T/R

LM2577SX-ADJ中文资料参数规格

技术参数

输出接口数 1

输出电压 11.6V ~ 12.4V

输出电流 3 A

静态电流 10.0 mA

调节输出数 1

开关频率 52 kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 3.5 V

输出电压Max 15 V

输出电压Min 1.23 V

输出电流Max 3 A

工作温度Max 125 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 6

封装 TO-263-5

外形尺寸

封装 TO-263-5

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

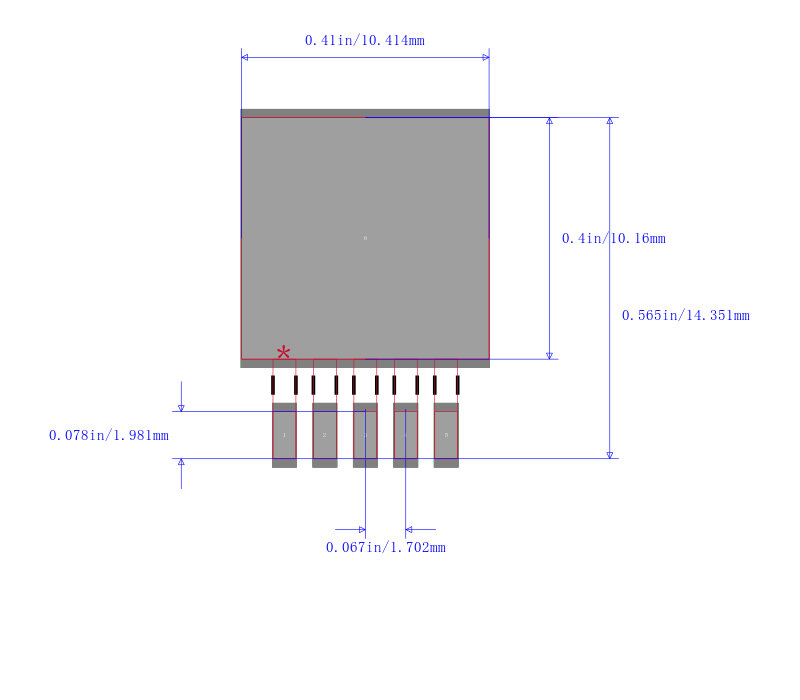

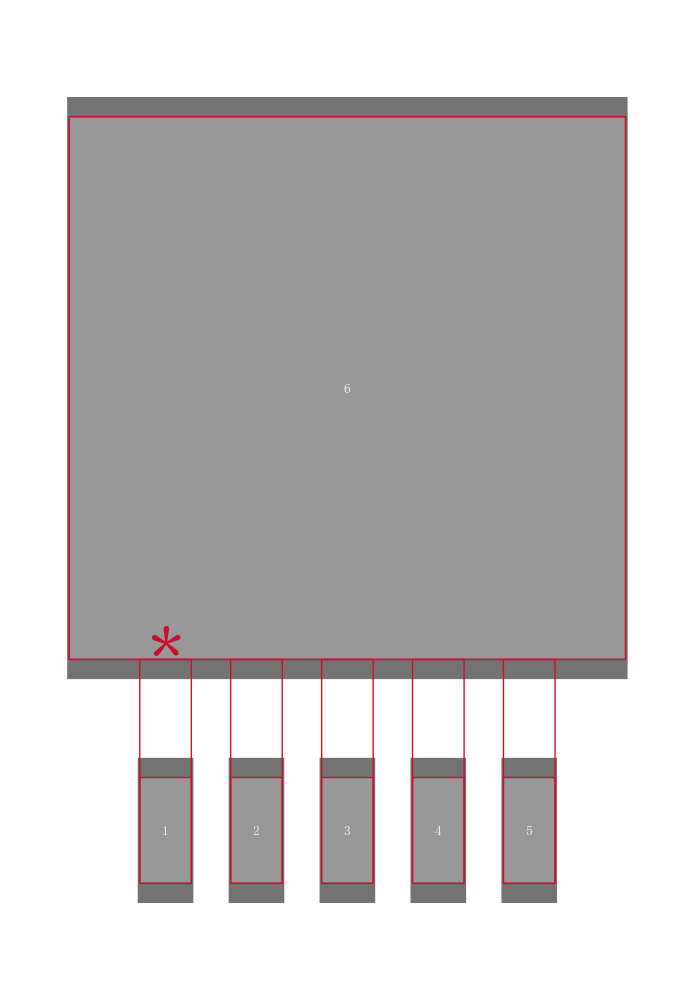

LM2577SX-ADJ引脚图与封装图

在线购买LM2577SX-ADJ

型号： LM2577SX-ADJ

描述：SIMPLE SWITCHERÂ®升压型稳压器 SIMPLE SWITCHERÂ® Step-Up Voltage Regulator

替代型号LM2577SX-ADJ
