LQH32MN561J23L概述

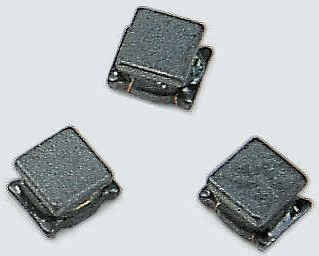

LQH32MN 系列 1210 560 uH 5 % 40 mA 非屏蔽 SMD 线绕电感
值 Inductance | 560UH \---|--- 误差 Tolerance | ±5% 额定电流 Current Rating | 40MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 50@796KHZ 自振谐频率SRF Frequency - Self Resonant | 5MHZ DC电阻DCR DC Resistance DCR | 28Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | LQH32M系列 LQH32M系列由微型片式电感缠绕在一个特殊的铁氧体磁芯。 特点 1。高Q值在高频率和低直流电阻 2。宽泛的电感值范围从1.0到560微ħ 技术文档PDF下载 | 在线阅读
LQH32MN561J23L中文资料参数规格
技术参数
额定电流 40 mA
容差 ±5 %
电感 560 µH
自谐频率 5 MHz
产品系列 LQH
屏蔽 No
电感公差 ±5 %
测试频率 1 kHz
电阻DC） 28 Ω
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 28 Ω
封装参数
安装方式 Surface Mount
封装公制 3225
封装 1210
外形尺寸
长度 3.2 mm
宽度 2.5 mm
高度 2 mm
封装公制 3225
封装 1210
物理参数
重量 50.0 mg
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
