LM5109ASDX参数规格_中文资料_数据手册PDF

LM5109ASDX概述

LM5109A高电压1A峰值半桥栅极驱动器 LM5109A High Voltage 1A Peak Half Bridge Gate Driver

Half-Bridge Gate Driver IC Non-Inverting 8-WSON 4x4

得捷:
IC GATE DRVR HALF-BRIDGE 8WSON

贸泽:
Gate Drivers High Voltage 1A Peak Half Bridge Gate Driver 8-WSON -40 to 125

艾睿:
Driver 1A 2-OUT High and Low Side Half Brdg Non-Inv 8-Pin WSON EP T/R

Chip1Stop:
Driver 1A 2-OUT Hi/Lo Side Half Brdg Non-Inv 8-Pin WSON EP T/R

LM5109ASDX中文资料参数规格

技术参数

上升/下降时间 15 ns

输出接口数 2

输出电流 1 A

静态电流 200 µA

上升时间 15 ns

下降时间 15 ns

下降时间Max 15 ns

上升时间Max 15 ns

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 8V ~ 14V

电源电压Max 14 V

电源电压Min 8 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 WDFN-8

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WDFN-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

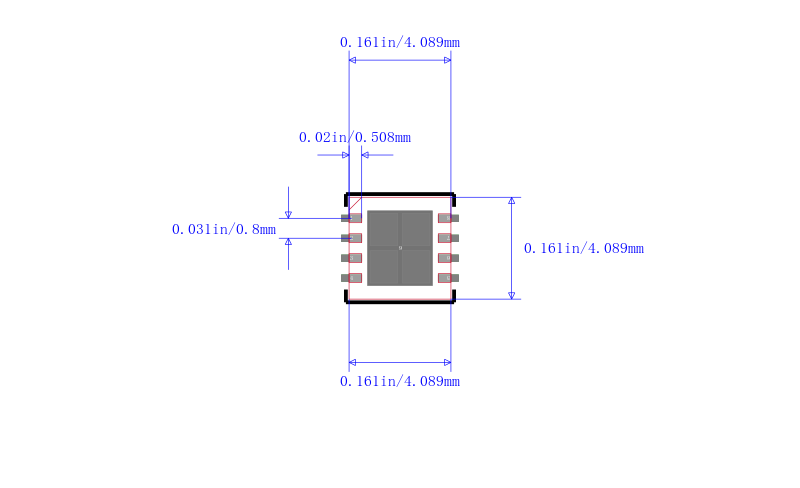

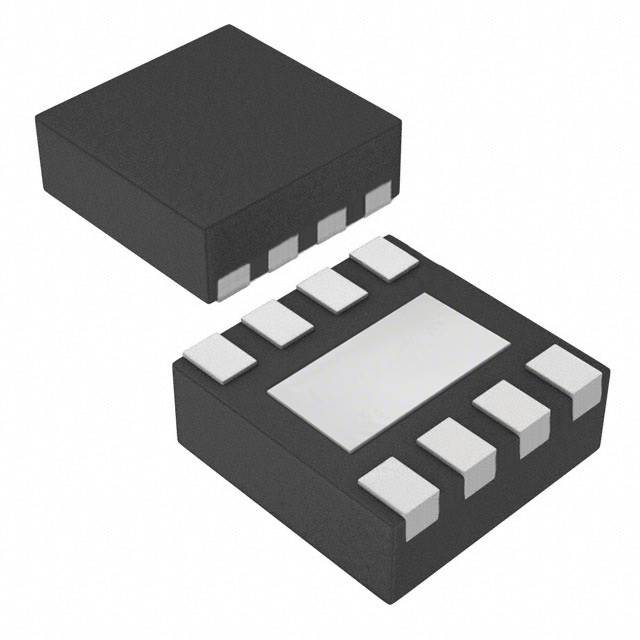

LM5109ASDX引脚图与封装图
