LM5100BSDX参数规格_中文资料_数据手册PDF

LM5100BSDX概述

3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers

半桥栅极驱动器 IC 非反相 10-WSON（4x4）

得捷:
IC GATE DRVR HALF-BRIDGE 10WSON

贸泽:
门驱动器 2A High Voltage High-Side and Low-Side Gate Driver 10-WSON -40 to 125

Chip1Stop:
Driver 2A 2-OUT Hi/Lo Side Half Brdg Non-Inv 10-Pin WSON EP T/R

LM5100BSDX中文资料参数规格

技术参数

上升/下降时间 570ns, 430ns

输出接口数 2

输出电流 2 A

静态电流 200 µA

上升时间 570 ns

下降时间 430 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 9V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 10

封装 WDFN-10

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WDFN-10

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

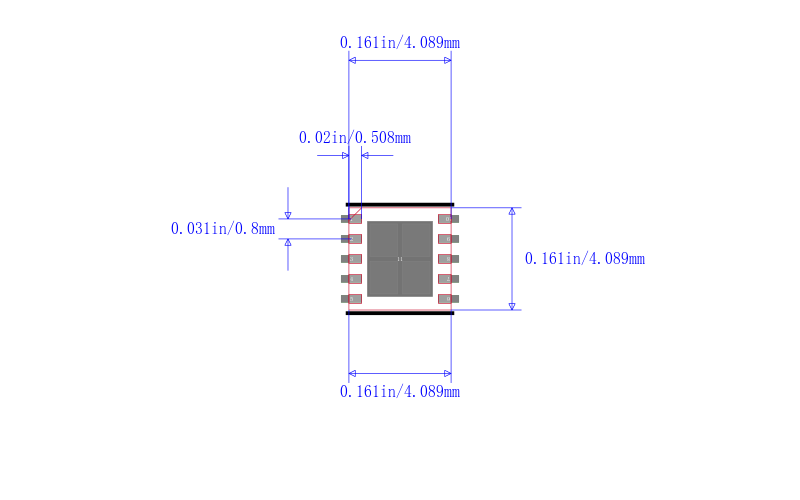

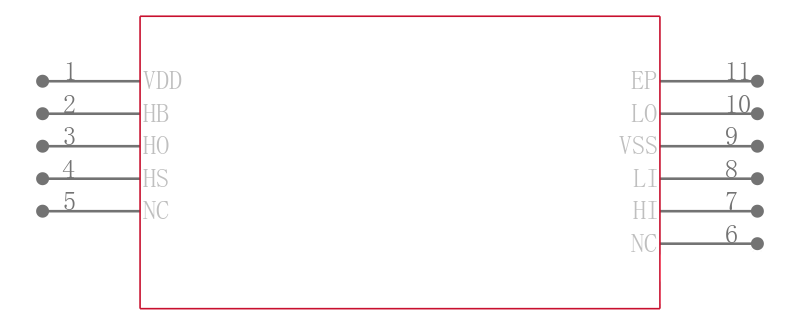

LM5100BSDX引脚图与封装图

在线购买LM5100BSDX

型号： LM5100BSDX

描述：3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers

替代型号LM5100BSDX
