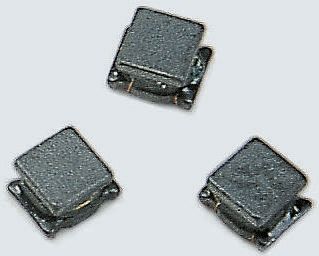

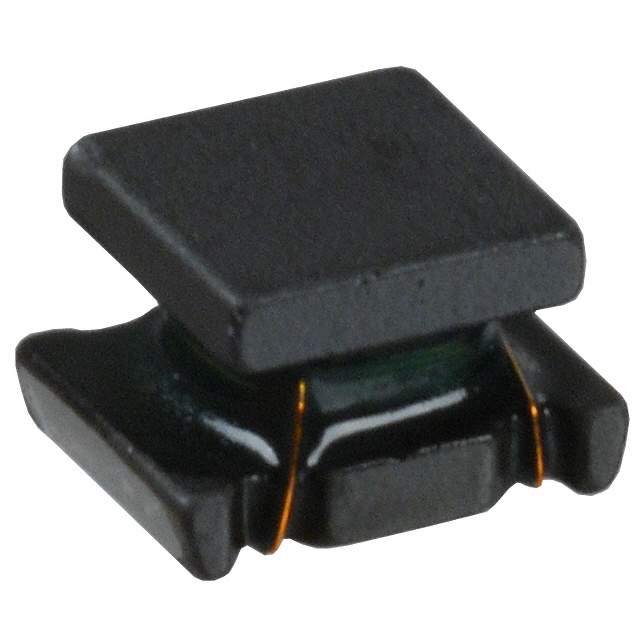

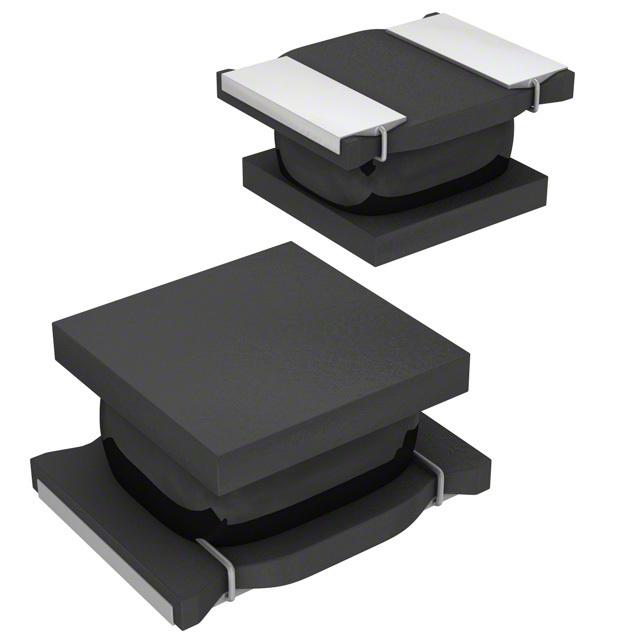

MURATA LQH32MN680J23L 表面贴装高频电感器, LQH32MN_23系列, 68 µH, ± 5%, 1210 [3225 公制], 9 MHz, 5.5 ohm
值 Inductance | 68UH \---|--- 误差 Tolerance | ±5% 额定电流 Current Rating | 80MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 40@1MHZ 自振谐频率SRF Frequency - Self Resonant | 9MHZ DC电阻DCR DC Resistance DCR | 5.5Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | LQH32M系列 LQH32M系列由微型片式电感缠绕在一个特殊的铁氧体磁芯。 特点 1。高Q值在高频率和低直流电阻 2。宽泛的电感值范围从1.0到560微ħ 技术文档PDF下载 | 在线阅读
额定电流 80 mA
容差 ±5 %
电感 68 µH
自谐频率 9 MHz
Q值 40.0
产品系列 LQH
电阻 5.50 Ω
共振频率 9.00 MHz
电感公差 ±5 %
测试频率 1 MHz
电阻DC） ≤5.5 Ω
额定电流DC 80 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
电阻DC Max 5.5 Ω
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
长度 3.2 mm
宽度 2.5 mm
高度 2 mm
封装公制 3225
封装 1210
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LQH32MN680J23L muRata 村田 | 当前型号 | 当前型号 |
744032680 伍尔特 | 功能相似 | LQH32MN680J23L和744032680的区别 |
MCFT000193 Multicomp | 功能相似 | LQH32MN680J23L和MCFT000193的区别 |
