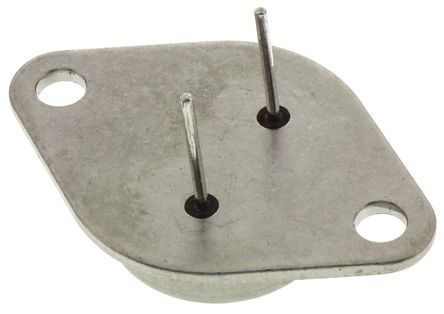

LM338K STEEL/NOPB图片3

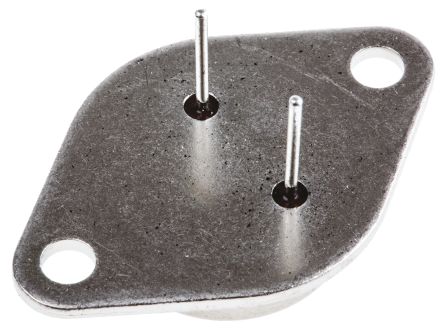

LM338K STEEL/NOPB图片4
LM338K STEEL/NOPB图片5
LM338K STEEL/NOPB图片6
LM338K STEEL/NOPB图片7
LM338K STEEL/NOPB图片8

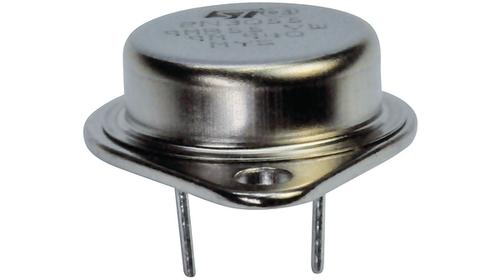

LM338K STEEL/NOPB图片9
LM338K STEEL/NOPB图片10
LM338K STEEL/NOPB图片11
LM338K STEEL/NOPB图片12

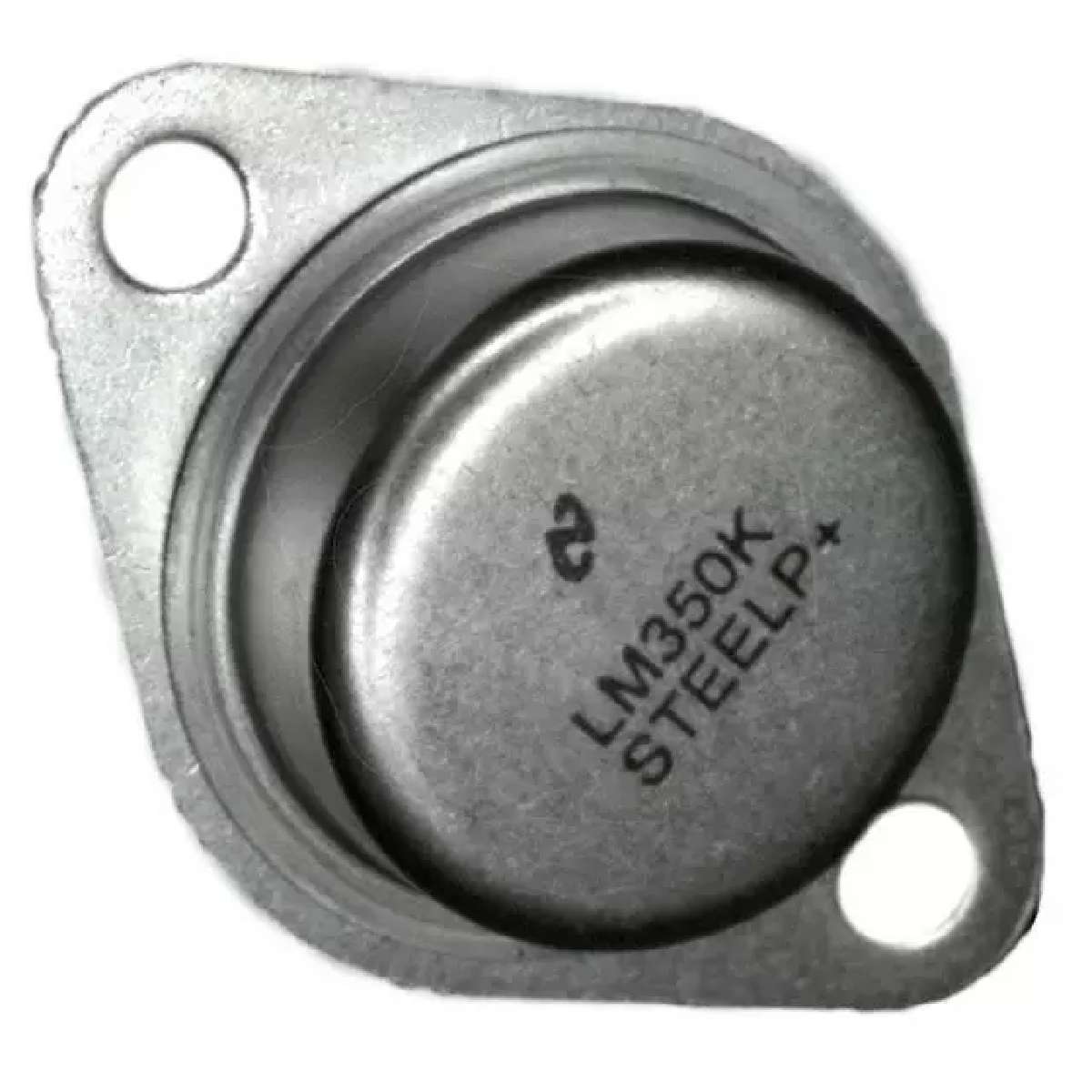

LM338K STEEL/NOPB图片13
LM338K STEEL/NOPB概述

LM338 线性电压调节器,Texas InstrumentsTexas Instruments 的可调线性电压调节器在输出电压为 1.25 V 至 32 V 时,可提供 5A 以上电流。 这些 LM338 设备包括短路保护、电流限制和热过载保护功能,并提供出色的负载和线路调节。 这些调节器可靠且易于使用,仅需要两个电阻器即可设置输出电压。 LM338 提供两个封装选项:LM338K 钢制 TO-3 机箱和 LM338T TO-220 塑料封装。### 线性电压调节器,Texas InstrumentsTexas Instruments 固定和可调线性电压调节器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。

LM338 线性稳压器,Texas Instruments

Texas Instruments 可调线性稳压器在输出电压为 1.25 V 至 32 V 时,可提供 5A 以上电流。 这些 LM338 设备包括短路保护、电流限制和热过载保护功能,并提供出色的负载和线路稳压。 这些稳压器可靠且易于使用,仅需要两个电阻器即可设置输出电压。 LM338 提供两个封装选项:LM338K 钢制 TO-3 机箱和 LM338T TO-220 塑料封装。

### 线性稳压器,Texas Instruments

Texas Instruments 固定和可调线性稳压器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。


欧时:
### LM338 线性稳压器,Texas InstrumentsTexas Instruments 可调线性稳压器在输出电压为 1.25 V 至 32 V 时,可提供 5A 以上电流。 这些 LM338 设备包括短路保护、电流限制和热过载保护功能,并提供出色的负载和线路稳压。 这些稳压器可靠且易于使用,仅需要两个电阻器即可设置输出电压。 LM338 提供两个封装选项:LM338K 钢制 TO-3 机箱和 LM338T TO-220 塑料封装。### 线性稳压器,Texas InstrumentsTexas Instruments 固定和可调线性稳压器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。


得捷:
IC REG LINEAR POS ADJ 5A TO3-2


立创商城:
正 Vin=40V Vout=1.24V 5A


德州仪器TI:
5A Adjustable Output Linear Regulator


e络盟:
线性电压稳压器, 正值可调, 35V主输入, 1.2V至37V/5A/1A输出, TO-3-3


艾睿:
Standard Regulator Pos 1.2V to 32V 5A 3-Pin2+Tab TO-3 Tray


安富利:
Standard Regulator Pos 1.2V to 32V 5A 3-Pin2+Tab TO-3 Tray


Chip1Stop:
Standard Regulator Pos 1.2V to 32V 5A 3-Pin2+Tab TO-3 Tray


Verical:
Standard Regulator Pos 1.2V to 32V 5A 3-Pin2+Tab TO-3 Tray


Newark:
# TEXAS INSTRUMENTS  LM338K STEEL/NOPB  IC, V REG, 1.2V TO 23V, ADJ, 2TO-3


LM338K STEEL/NOPB中文资料参数规格
技术参数

额定功率 50 W

输出接口数 1

输出电压 1.2V ~ 32V

输出电流 5 A

针脚数 3

耗散功率 50 W

静态电流 3.00 mA

输出电容类型 Ceramic

跌落电压 2.70 V

调节输出数 1

输入电压Max 40 V

输入电压Min 4.2 V

输出电压Max 37 V

输出电压Min 1.2 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

耗散功率Max 50000 mW

输入电压 4.2V ~ 40V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-3-2

外形尺寸

长度 39.44 mm

宽度 25.91 mm

高度 8.94 mm

封装 TO-3-2

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LM338K STEEL/NOPB引脚图与封装图
LM338K STEEL/NOPB引脚图

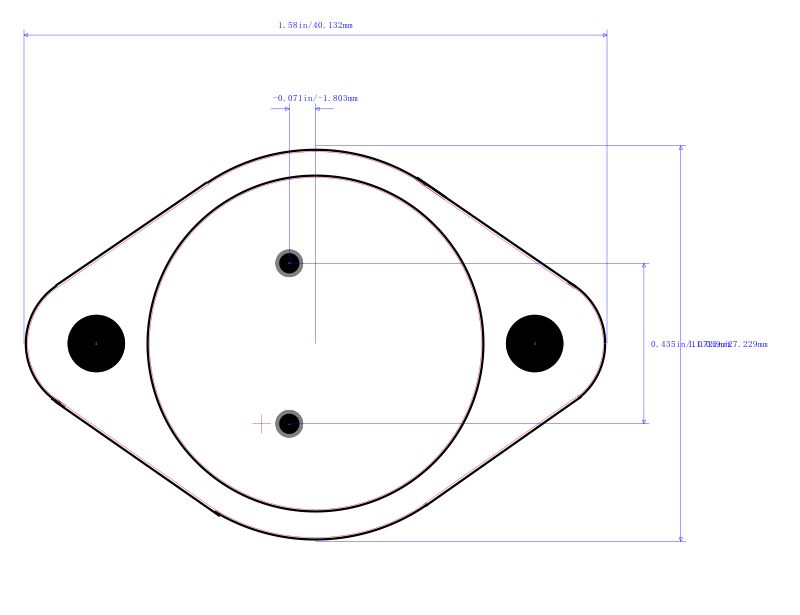

LM338K STEEL/NOPB封装图

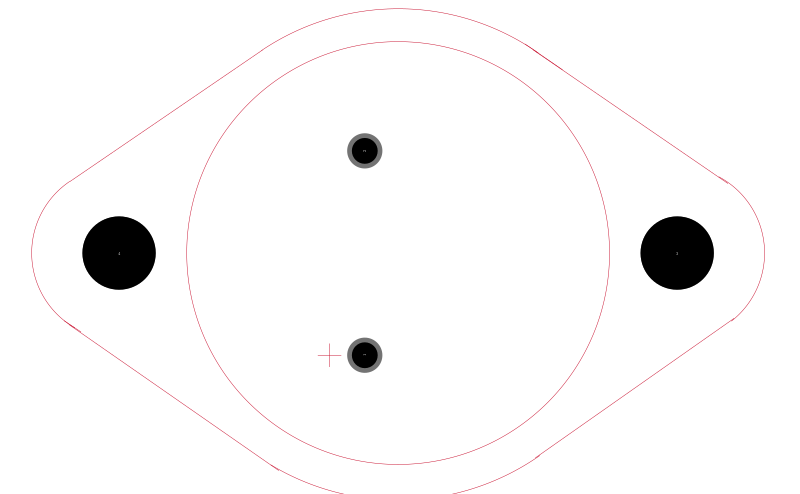

LM338K STEEL/NOPB封装焊盘图
在线购买LM338K STEEL/NOPB
型号: LM338K STEEL/NOPB
制造商: TI 德州仪器
描述:LM338 线性电压调节器,Texas Instruments Texas Instruments 的可调线性电压调节器在输出电压为 1.25 V 至 32 V 时,可提供 5A 以上电流。 这些 LM338 设备包括短路保护、电流限制和热过载保护功能,并提供出色的负载和线路调节。 这些调节器可靠且易于使用,仅需要两个电阻器即可设置输出电压。 LM338 提供两个封装选项:LM338K 钢制 TO-3 机箱和 LM338T TO-220 塑料封装。 ### 线性电压调节器,Texas Instruments Texas Instruments 固定和可调线性电压调节器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。
替代型号LM338K STEEL/NOPB
型号/品牌 代替类型 替代型号对比

LM338K STEEL/NOPB

TI 德州仪器

当前型号

当前型号

LM338K

意法半导体

功能相似

LM338K STEEL/NOPB和LM338K的区别
