LM258x 升压/回扫/Sepic SIMPLE SWITCHER® 调节器系列LM258x 系列 SIMPLE SWITCHER® 调节器设计用于回扫、升压(升压)、SEPIC 和前置转换器应用。很少需用外部元件 输出电压型号:5V、12V 和可调 系列标准电感器和变压器 宽输入电压范围:4V 至 40V 电流模式操作用于改进的瞬态响应、线路调节和电流限制 内部软启动功能可减少启动期间的浪涌电流 通过限流、欠压锁定和热关闭保护输出晶体管 系统输出电压容差 ±4% 超出线路和负载条件 LM2586/LM2588 具有外部断路功能 ### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
LM258x 升压/回扫/Sepic SIMPLE SWITCHER® 调节器系列
LM258x 系列 SIMPLE SWITCHER® 调节器设计用于回扫、升压(升压)、SEPIC 和前置转换器应用。
很少需用外部元件
输出电压型号:5V、12V 和可调
系列标准电感器和变压器
宽输入电压范围:4V 至 40V
电流模式操作用于改进的瞬态响应、线路调节和电流限制
内部软启动功能可减少启动期间的浪涌电流
通过限流、欠压锁定和热关闭保护输出晶体管
系统输出电压容差 ±4% 超出线路和负载条件
LM2586/LM2588 具有外部断路功能
### 直流/直流开关调节器,Texas Instruments
用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
得捷:
IC REG MULT CONFG 12V 5A TO263
立创商城:
升降压型 升压型 Vin=4V~40V Vout=12V 5A
德州仪器TI:
4V to 40V, 5A Step-Up Wide Vin Flyback Regulator
欧时:
LM258x 升压/回扫/Sepic SIMPLE SWITCHER® 调节器系列LM258x 系列 SIMPLE SWITCHER® 调节器设计用于回扫、升压(升压)、SEPIC 和前置转换器应用。很少需用外部元件 输出电压型号:5V、12V 和可调 系列标准电感器和变压器 宽输入电压范围:4V 至 40V 电流模式操作用于改进的瞬态响应、线路调节和电流限制 内部软启动功能可减少启动期间的浪涌电流 通过限流、欠压锁定和热关闭保护输出晶体管 系统输出电压容差 ±4% 超出线路和负载条件 LM2586/LM2588 具有外部断路功能### 直流/直流开关调节器,Texas Instruments用于高达 75V 的宽电压输入设计,以及易用性和灵活性之间的平衡。
艾睿:
Adjust the voltage level of your devices with this step up LM2587SX-12/NOPB DC to DC converter from Texas Instruments. This converter has single output. Supply your circuit with sufficient power by implementing this, which requires a minimum input voltage of 4 V that does not exceed 40 V. With a fixed output that has a voltage of 12 V, this is power management at its best. At a load regulation of 100mV and line regulation of 100mV your circuit is capable of maintaining a constant voltage level at your output. This converter is 90typ % efficient. You can operate this at a switching frequency of 115 kHz. This product will be shipped in tape and reel packaging so that components can be mounted effectively. This converter has a minimum operating temperature of -40 °C and a maximum of 125 °C.
安富利:
Conv DC-DC Single Step Up 4V to 40V 6-Pin5+Tab TO-263 T/R
Verical:
Conv DC-DC 4V to 40V Step Up Single-Out 12V 6-Pin5+Tab TO-263 T/R
DeviceMart:
IC REG MULTI CONFIG 12V TO-263-5
输出接口数 1
输出电压 12 V
输出电流 5 A
静态电流 11.0 mA
调节输出数 1
开关频率 100 kHz
拓扑结构 Boost, Flyback
输入电压Max 40 V
输入电压Min 4 V
输出电压Max 12 V
输出电压Min 12 V
输出电流Max 5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 4V ~ 40V
安装方式 Surface Mount

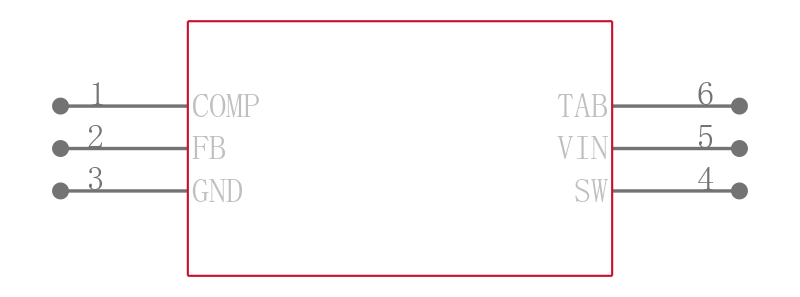

引脚数 6

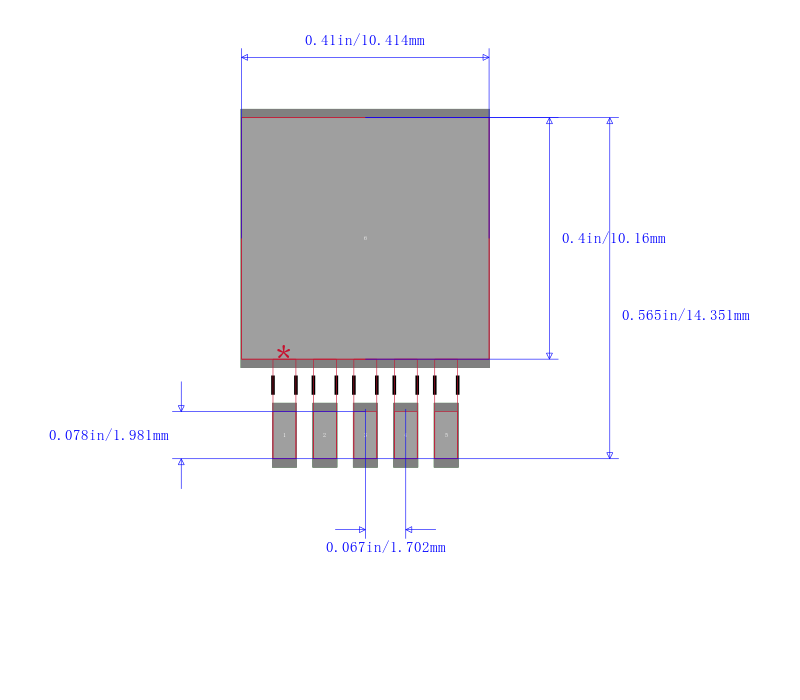

封装 TO-263-5
长度 10.16 mm
宽度 9.91 mm
高度 4.57 mm
封装 TO-263-5
工作温度 -40℃ ~ 125℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM2587SX-12/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM2587SX-12 德州仪器 | 完全替代 | LM2587SX-12/NOPB和LM2587SX-12的区别 |
LM2587S-12/NOPB 德州仪器 | 类似代替 | LM2587SX-12/NOPB和LM2587S-12/NOPB的区别 |
LM2587S-12 德州仪器 | 类似代替 | LM2587SX-12/NOPB和LM2587S-12的区别 |
