LM2588S-ADJ概述

LM2588 SIMPLE SWITCHER 5A反激式稳压器，带有关断 LM2588 SIMPLE SWITCHER 5A Flyback Regulator with Shutdown

Boost, Flyback, Forward Converter Switching Regulator IC Positive Adjustable 1.23V 1 Output 5A Switch TO-263-8, D²Pak 7 Leads + Tab, TO-263CA

得捷:
IC REG MULT CONFG ADJ 5A TO263-7

艾睿:
Conv DC-DC 4V to 40V Synchronous Step Up Single-Out 1.23V 5A 8-Pin7+Tab TO-263 Tube

安富利:
Conv DC-DC Single Step Up 4V to 40V 8-Pin7+Tab TO-263 Rail

Verical:
Conv DC-DC 4V to 40V Synchronous Step Up Single-Out 1.23V 5A 8-Pin7+Tab TO-263 Tube

LM2588S-ADJ中文资料参数规格

技术参数

电源电压DC 40.0V max

输出接口数 1

输出电压 1.23V ~ 60V

输出电流 5 A

静态电流 11.0 mA

调节输出数 1

开关频率 100kHz ~ 200kHz

拓扑结构 Boost, Flyback

输入电压Max 40 V

输入电压Min 4 V

输出电压Max 60 V

输出电压Min 1.23 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TO-263-8

外形尺寸

封装 TO-263-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

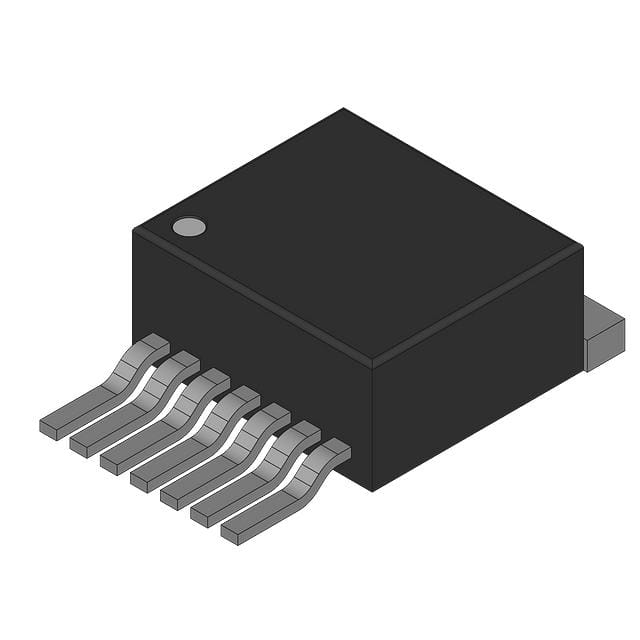

LM2588S-ADJ引脚图与封装图

在线购买LM2588S-ADJ

型号： LM2588S-ADJ

描述：LM2588 SIMPLE SWITCHER 5A反激式稳压器，带有关断 LM2588 SIMPLE SWITCHER 5A Flyback Regulator with Shutdown

替代型号LM2588S-ADJ
