LM109K

LM109K图片1
LM109K图片2
LM109K图片3
LM109K图片4
LM109K图片5
LM109K概述

扩展温度 1A 5V 输出线性稳压器/LDO 2-TO-3 -55 to 150

PMIC - 稳压器 - 线性 正 固定 1 输出 1A TO-3-2


得捷:
IC REG LINEAR 5.05V 1A TO3-2


立创商城:
正 Vin=25V Vout=5.05V 1A


艾睿:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray


安富利:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray


Verical:
Standard Regulator Pos 5.05V 1A 3-Pin2+Tab TO-3 Tray


LM109K中文资料参数规格
技术参数

输出接口数 1

输出电压 5.05 V

输出电流 1 A

静态电流 5.2 mA

输出电容类型 Ceramic

跌落电压 3.00 V

调节输出数 1

输入电压Max 35 V

输入电压Min 7.1 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -55 ℃

输入电压 7.1V ~ 25V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-3-2

外形尺寸

封装 TO-3-2

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

LM109K引脚图与封装图
LM109K引脚图

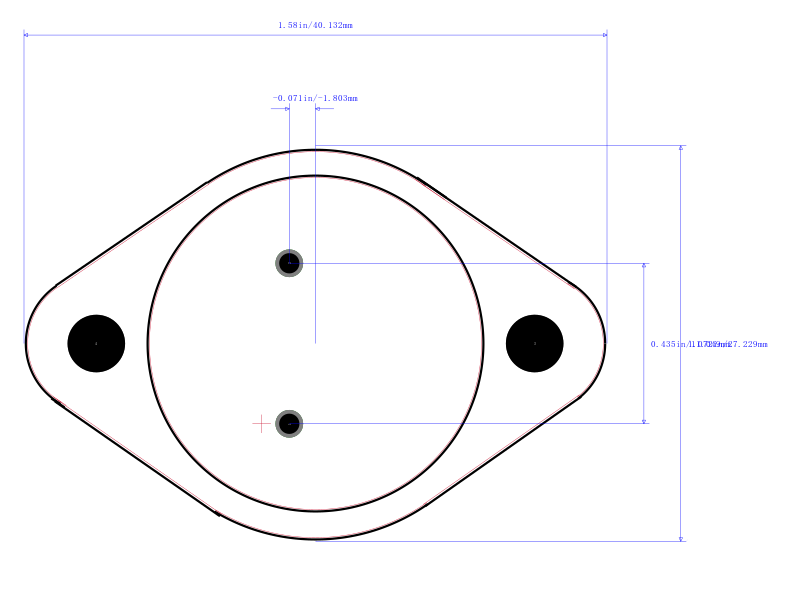

LM109K封装图

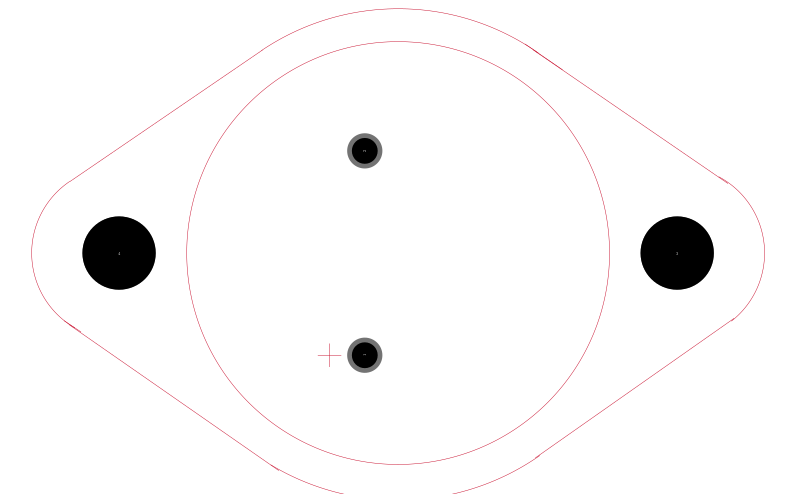

LM109K封装焊盘图
在线购买LM109K
型号: LM109K
制造商: TI 德州仪器
描述:扩展温度 1A 5V 输出线性稳压器/LDO 2-TO-3 -55 to 150
